Composants Électroniques
Objectif
Rassembler les composants nécessaires pour assurer les trois fonctions essentielles du prototype :
- Acquisition de position GPS
- Orientation via boussole
- Affichage graphique clair et interactif
- Orientation via boussole
- Affichage graphique clair et interactif
Liste des composants
| Composant | Référence | Fonction |
|---|---|---|
| Microcontrôleur | ESP32-S3 CrowPanel | Affichage, GPS, gestion interface |
| Écran | Intégré (7” tactile) | Interface utilisateur principale |
| GPS | Module TEL0094 | Localisation des points d’eau |

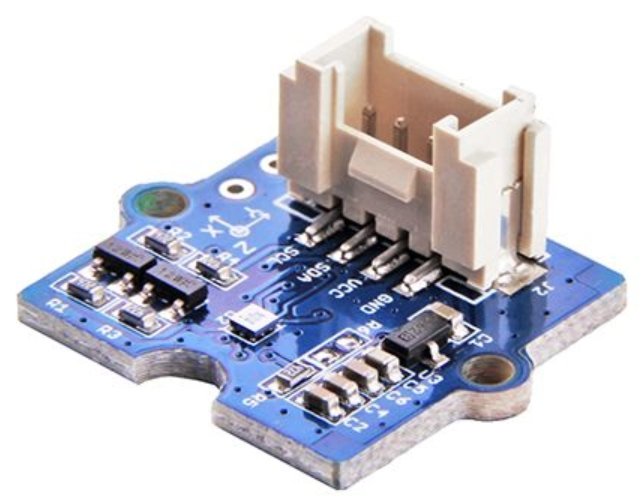

| Boussole | Grove 3-Axis Compass V2 | Orientation / calcul direction |
| Batterie | 3.7V Li-ion | Alimentation autonome (usage ponctuel) |
| Divers | Câbles, connecteurs Grove | Intégration simple, fiable et modulaire |
Justification des choix
ESP32-S3 CrowPanel : puissant, compatible Arduino et Micropython, intégrant un écran tactile 7".
Connecteurs Grove : permettent un câblage modulaire et sécurisé, réduisant les erreurs de branchement.
Modules GPS et Boussole : éprouvés dans des projets similaires, tous deux compatibles avec l'ESP32.
Tous les composants ont été choisis pour leur compatibilité logicielle, leur disponibilité et leur coût maîtrisé.
