Architecture Matérielle

Conception mécanique en 3 phases

Phase 1 : Prototype initial

Composition :

  • Liaison bassin entre les deux jambes
  • 8 servomoteurs
  • Hanche
  • Cuisse
  • Tibia
  • Pied

Difficultés rencontrées :

  • Frottements importants entre les pièces imprimées en 3D
  • Jeu mécanique insuffisant pour assurer la fluidité des mouvements

Phase 2 : Solution Robot Araignée

Réutilisation du châssis du robot araignée de l'association Unimakers d'Unilasalle Amiens :

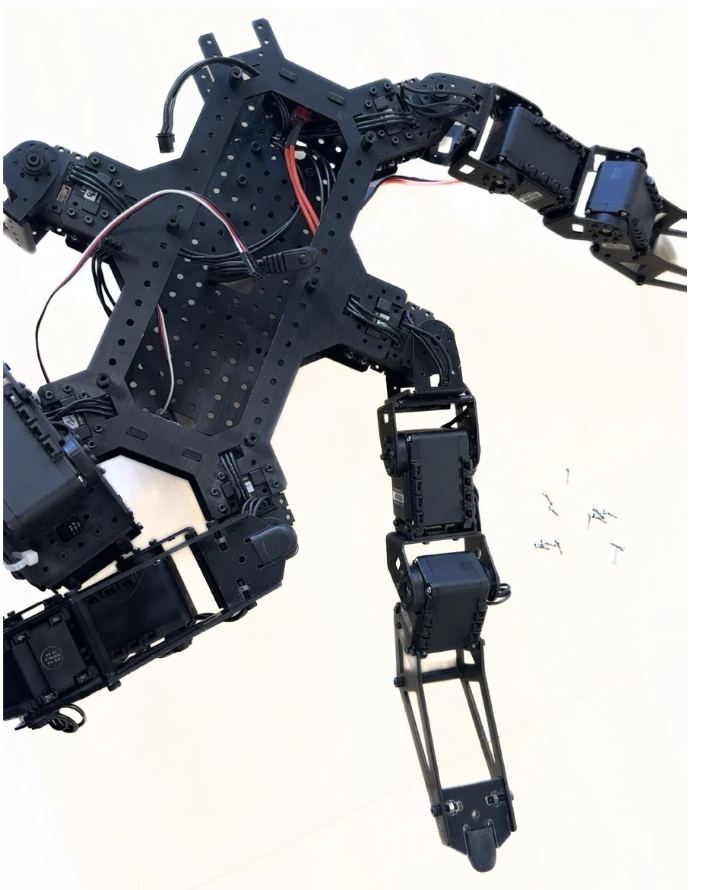

Robot Araignée Unimakers
Robot Araignée Unimakers

Avantages :

  • Structure métallique robuste (6 pattes avec 3 servomoteurs chacune)
  • Support idéal pour l'électronique embarquée
  • Réutilisation de 2 pattes pour notre projet bipède
  • Supports métalliques démontables offrant :
    • Meilleure rigidité structurelle
    • Précision articulaire accrue
    • Maintenance facilitée

Phase 3 : Modèle Final

Conception 3D sous Onshape :

  • Châssis central : Structure de cohésion avec surface plane pour l'électronique
  • 2 pieds optimisés pour la stabilité

Architecture des jambes :

  • Hanche : Rotation latérale
  • Genou : Flexion/extension dans le plan sagittal
  • Cheville : Adaptation de l'angle du pied
  • Assemblage : Vis M2 et M3 pour l'interconnexion des segments

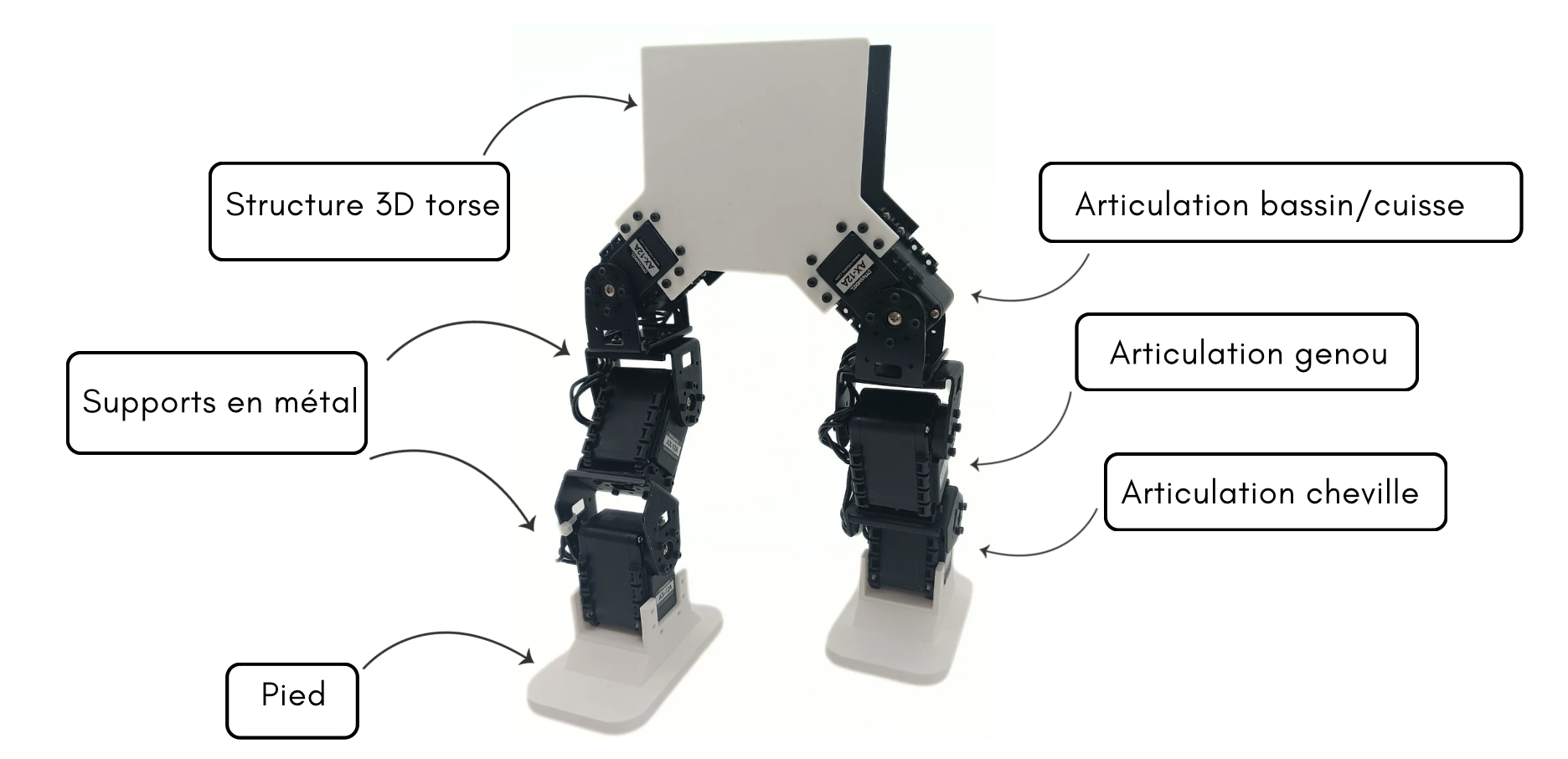

Schéma du robot final
Architecture articulaire du robot bipède
