Impression des pièces 3D
Cette section décrit les pièces qu’il faut imprimer et la quantité nécessaire.
Liste des pièces
Sans axe
| Nom | À quoi ça sert | Quantité | Fichier STL | Image |
|---|---|---|---|---|

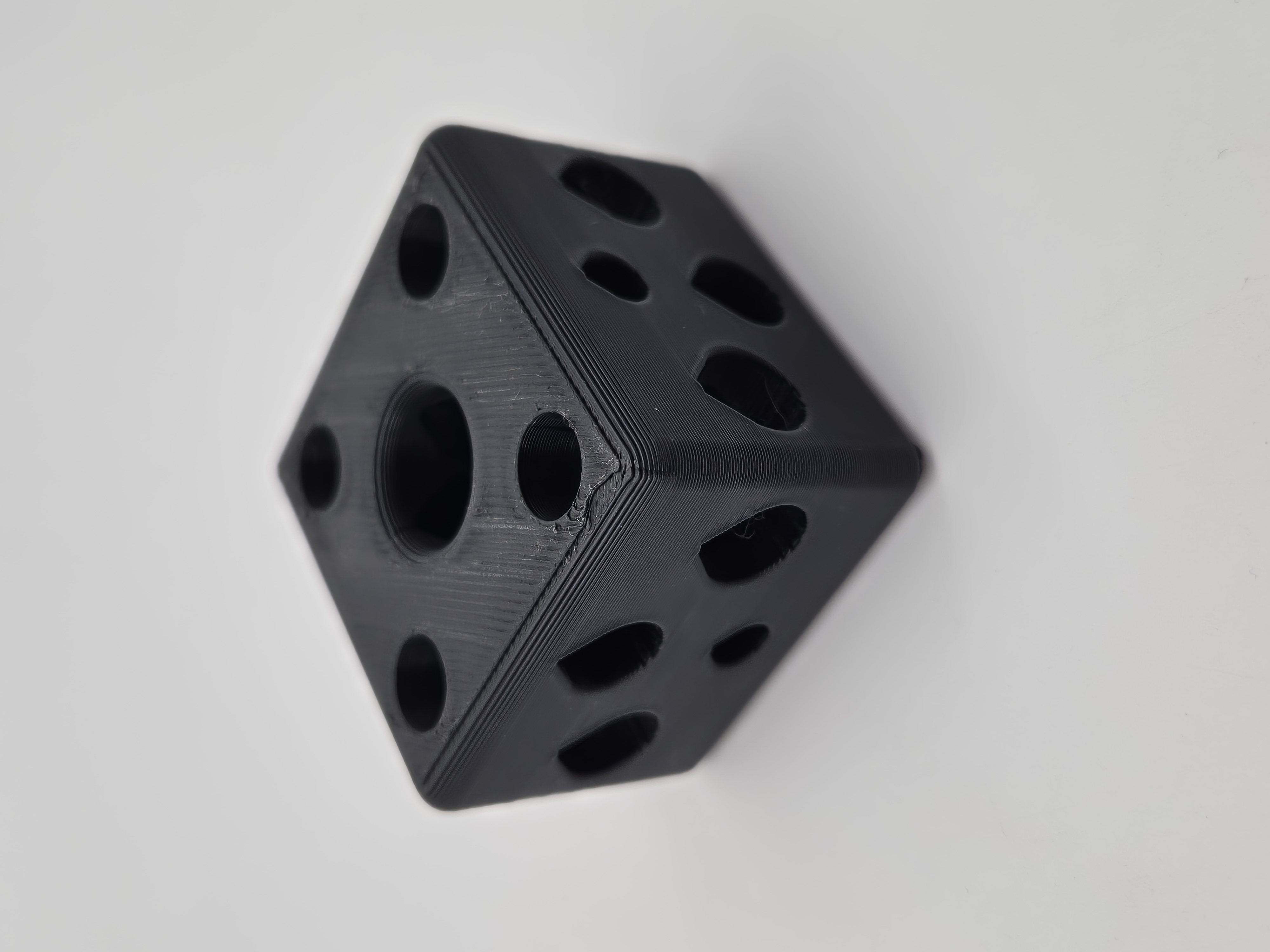

| Corner brackets | Brackets d’assemblage des coins de la structure | 8 | corner-bracket.stl |  |

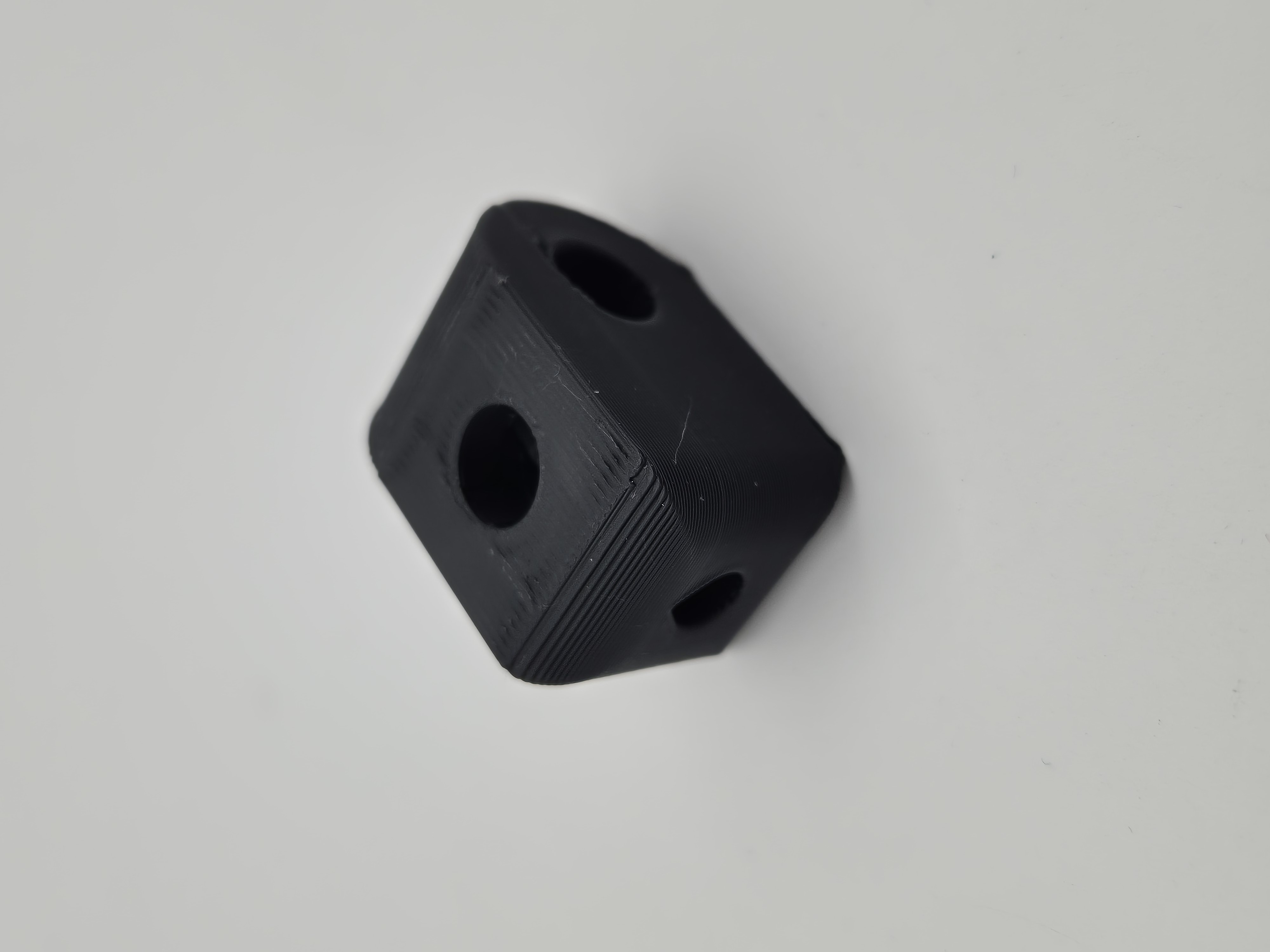

| Diagonal tie bracket | Support triangulaire pour rigidifier la structure | 20 | diagonal-tie-bracket.stl |  |

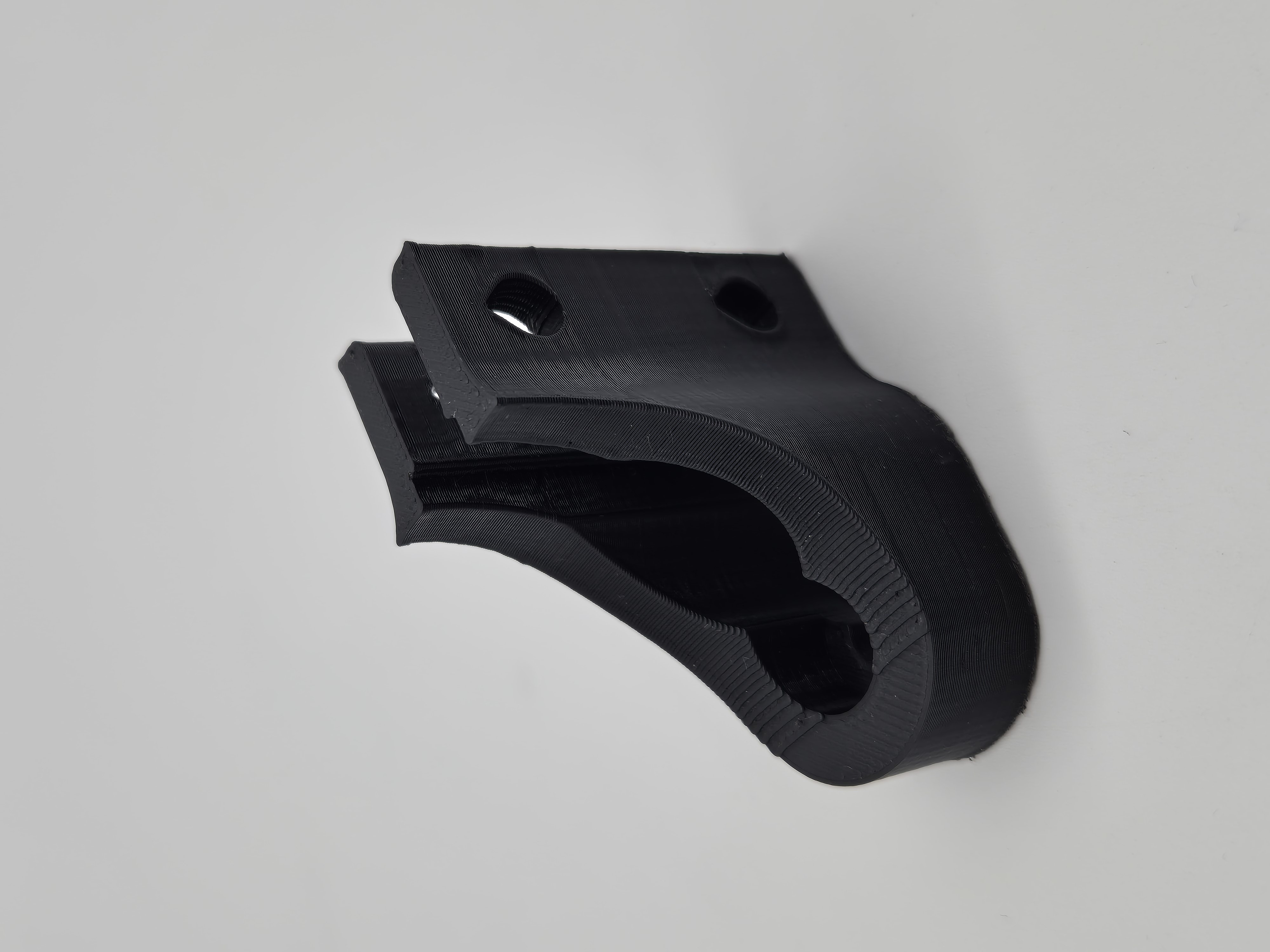

| Bed constraint bracket | Maintien du plateau (empêche le déplacement latéral du bed) | 4 | bed-constraint-bracket.stl |  |

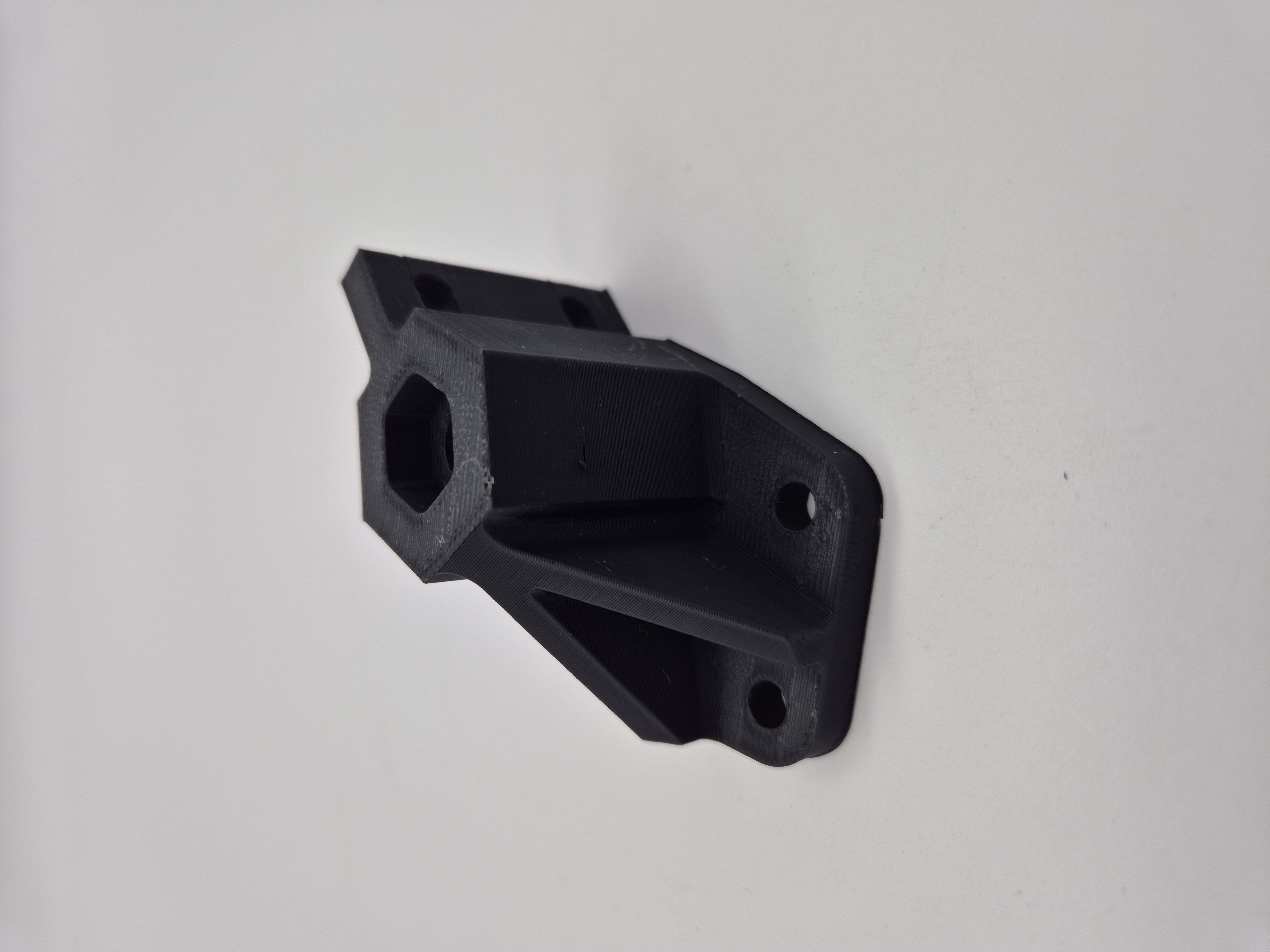

| Bed corner | Support d’angle pour le plateau d’impression | 4 | bed-corner.stl |  |

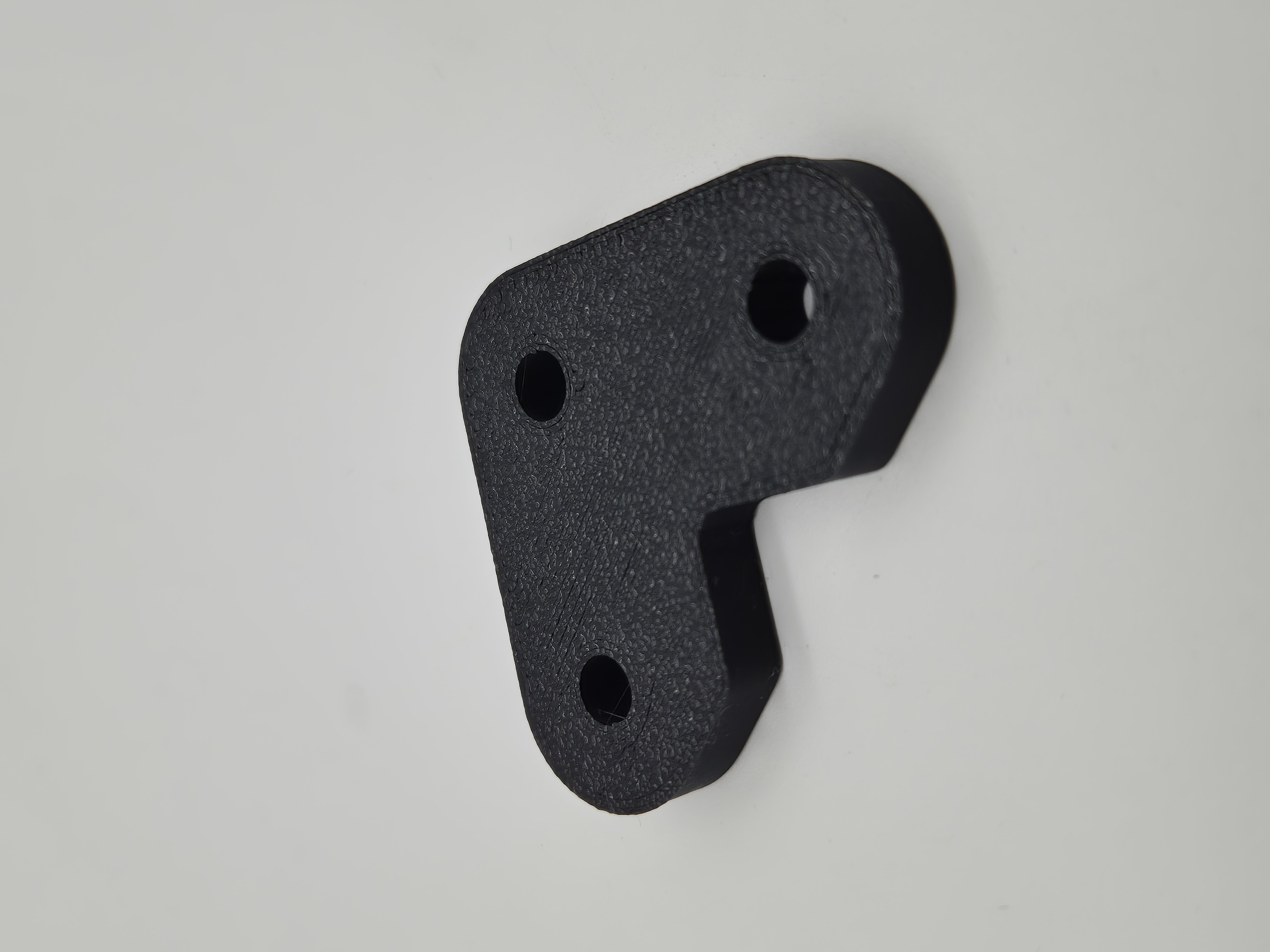

| Bed clamp | Pince pour maintenir le plateau sur la structure | 4 | bed-clamp.stl |  |
Axe X
| Nom | À quoi ça sert | Quantité | Fichier STL | Image | |
|---|---|---|---|---|---|
| X constraint bracket | Maintien latéral pour empêcher le chariot X de dévier | 1 | x-constraint-bracket.stl | x-constraint-bracket.stl | |

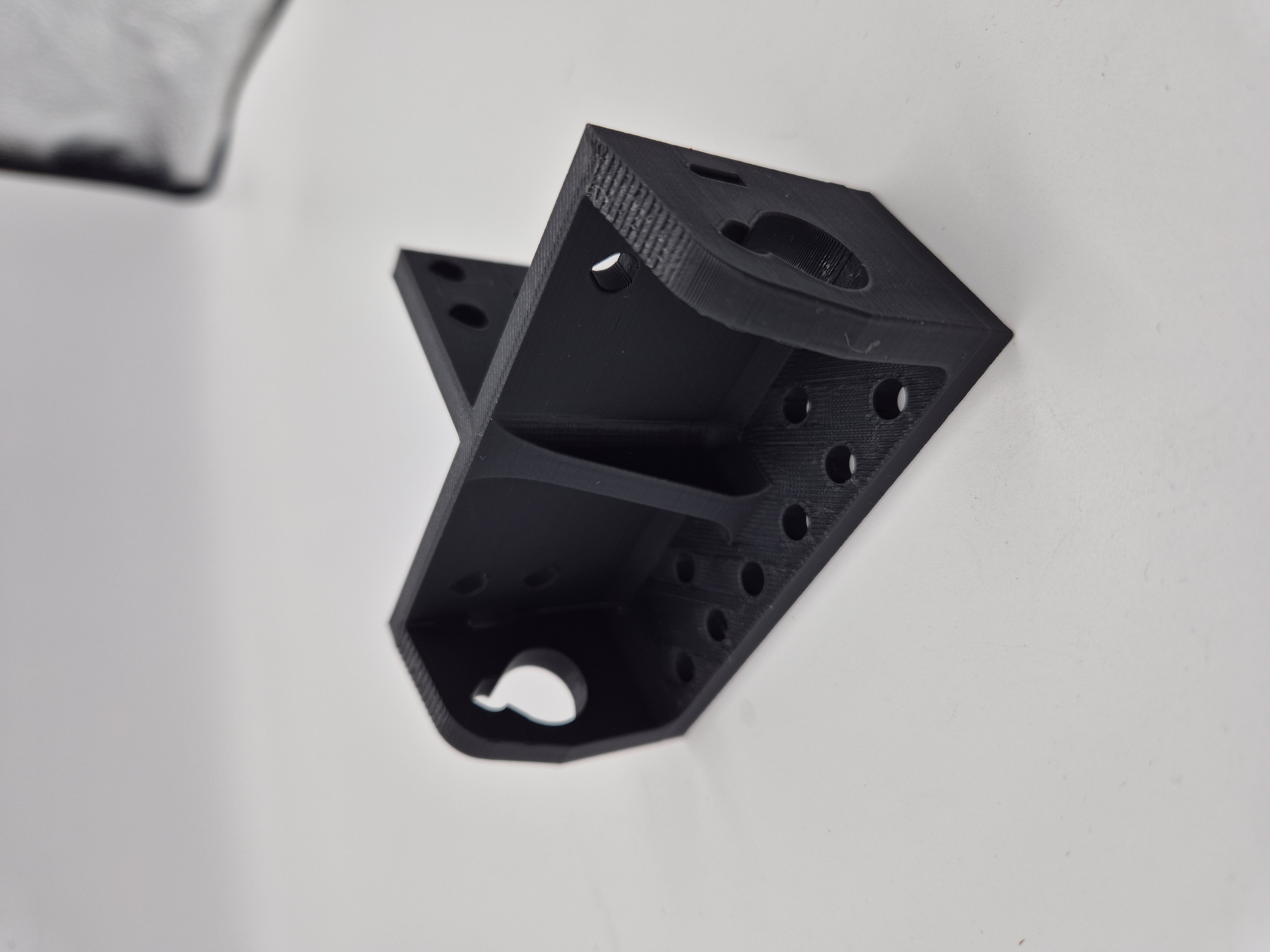

| X carriage | Chariot portant la tête d’extrusion, coulisse | 1 | x-carriage.stl |  | |

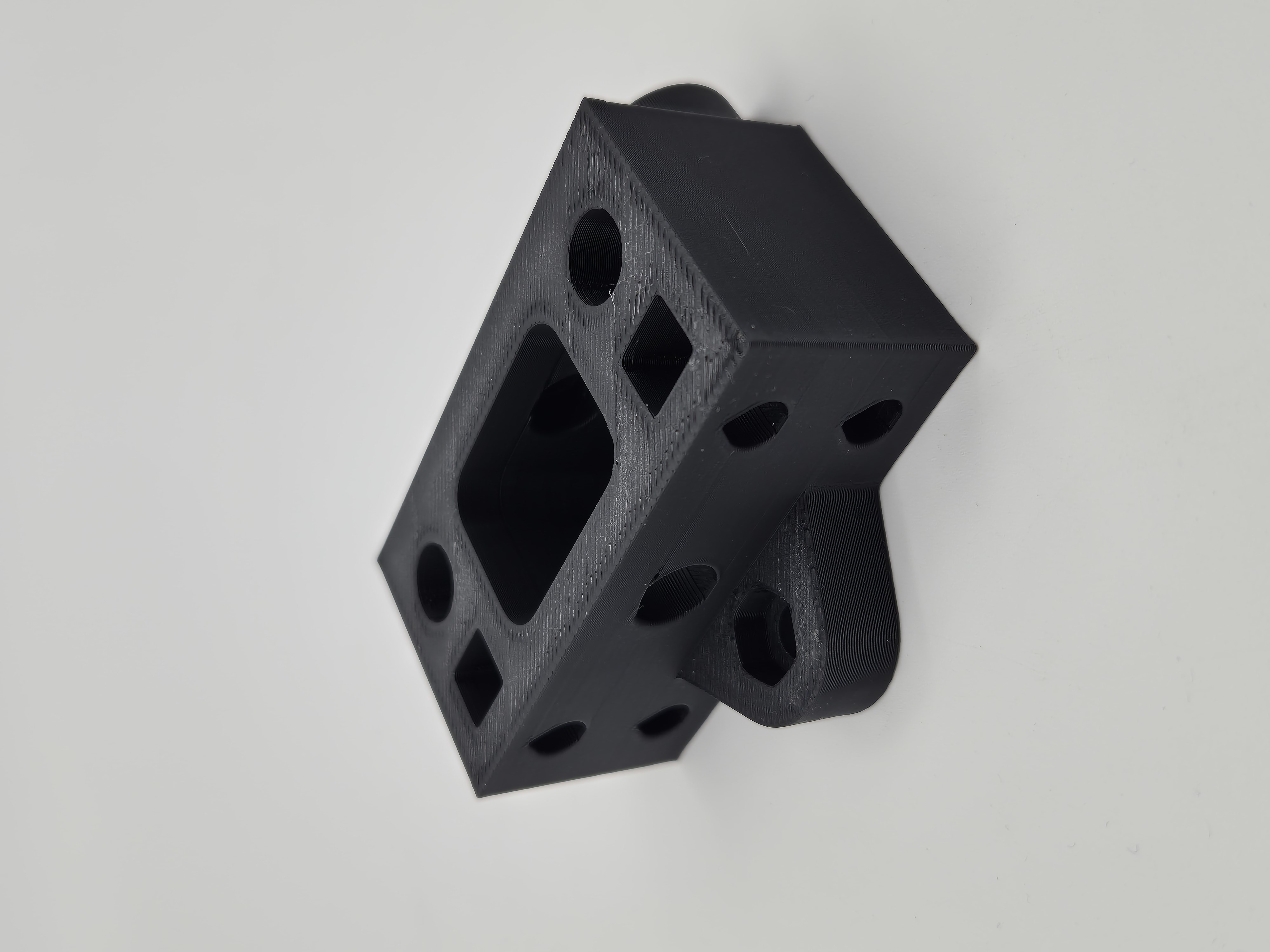

| X idler bracket | Support tendeur / poulie libre pour la courroie | 1 | x-idler-bracket.stl |  | |

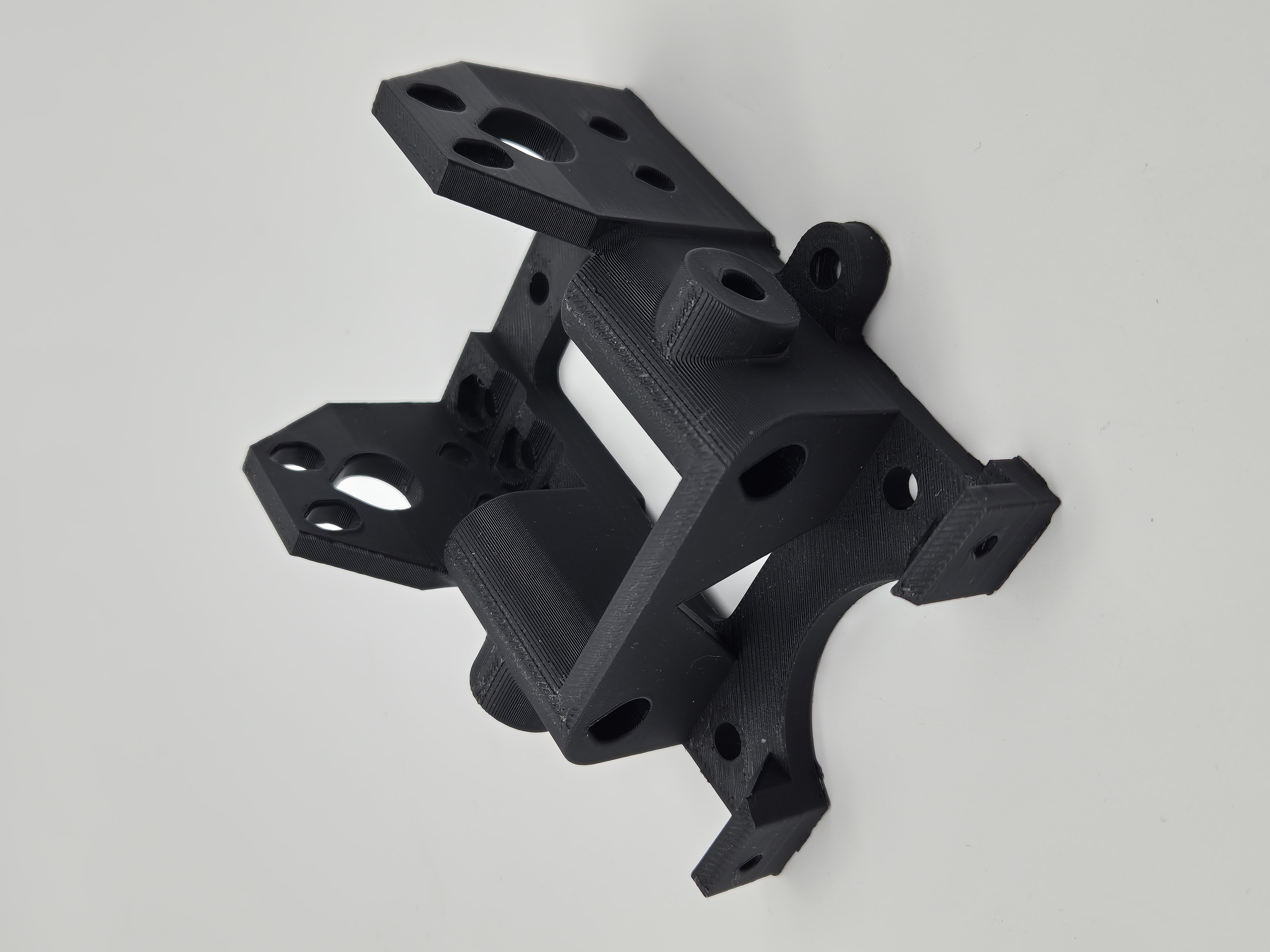

| X motor bracket | Support moteur NEMA 23 | 1 | x-motor-bracket.stl |  | |
| X belt clamp | Pince pour fixer la courroie | 6 | x-belt-clamp.stl |
Axe Y
| Nom | À quoi ça sert | Quantité | Fichier STL | Image |
|---|---|---|---|---|

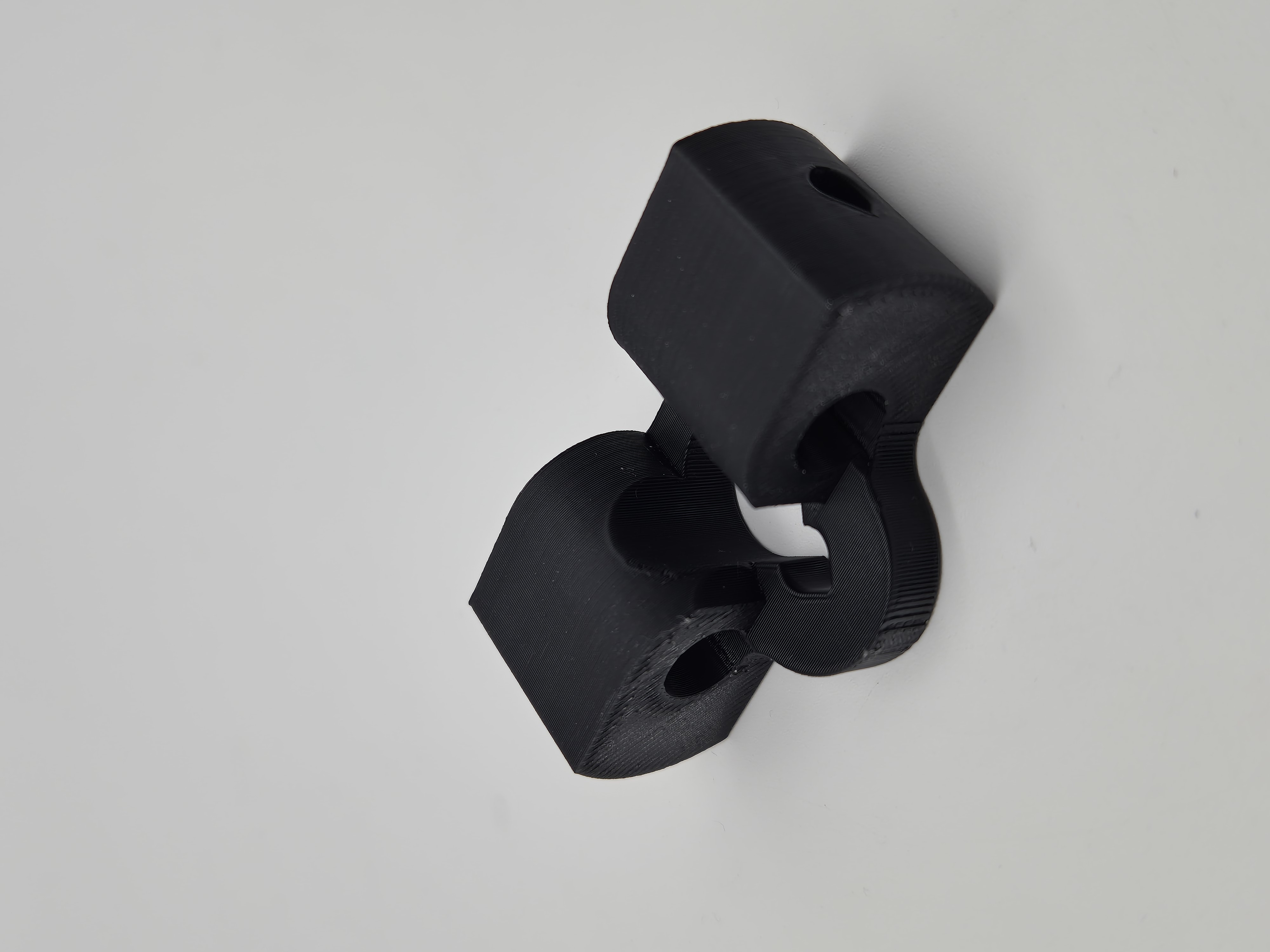

| Y bearing housing | Support pour le palier | 3 | y-bearing-housing.stl |  |
| Y belt clamp | Pince pour fixer la courroie | 6 | y-belt-clamp.stl | |
| Y motor bracket | Support moteur NEMA 23 | 1 | y-motor-bracket.stl | |
| Y motor coupling | Accouple le moteur NEMA 23 à la tige filetée | 1 | y-motor-coupling.stl |
Axe Z
| Nom | À quoi ça sert | Quantité | Fichier STL | Image |
|---|---|---|---|---|

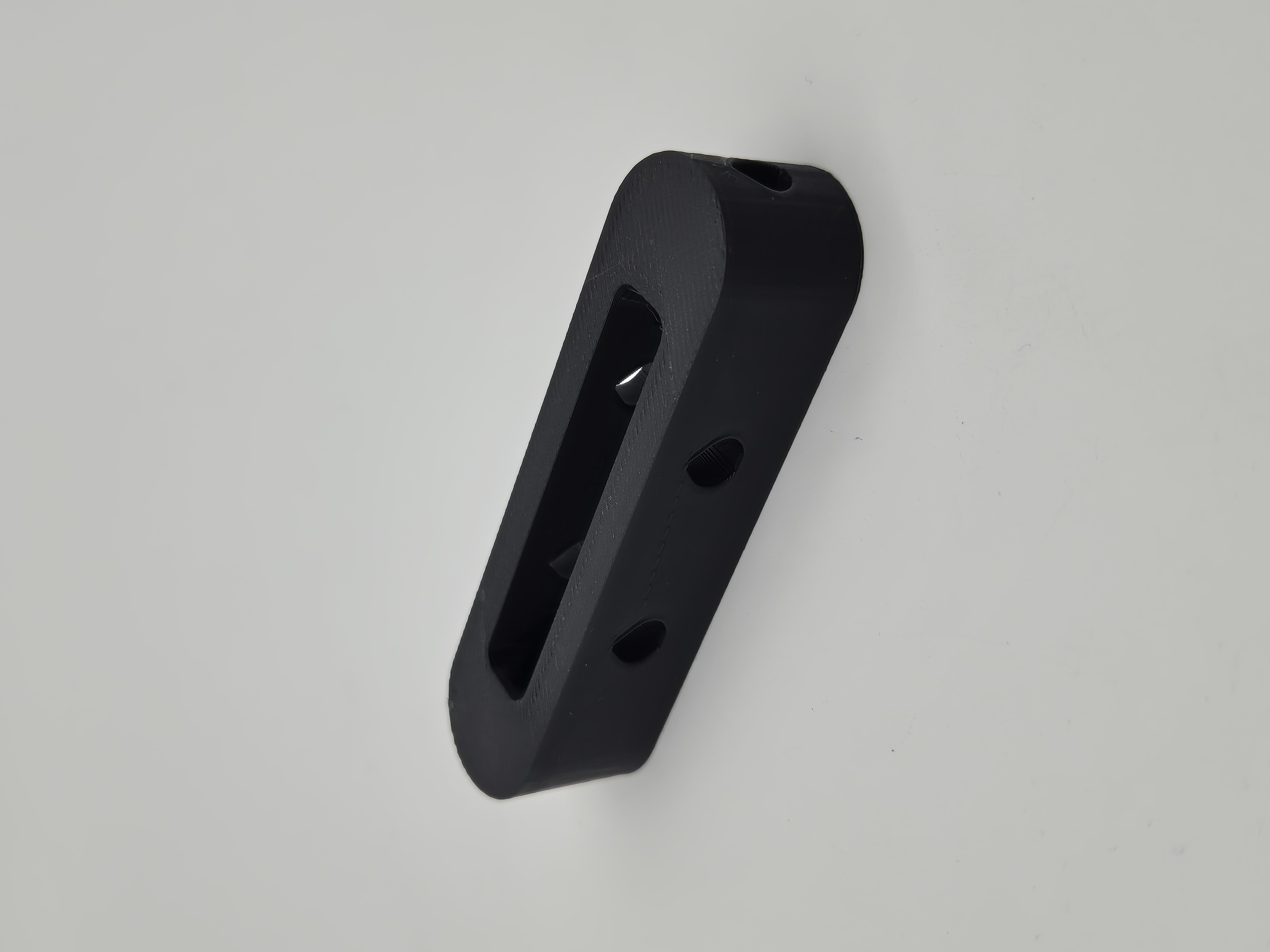

| Z studding tie | Collier de liaison de tige filetée pour guider l’écrou | 3 | z-studding-tie.stl |  |

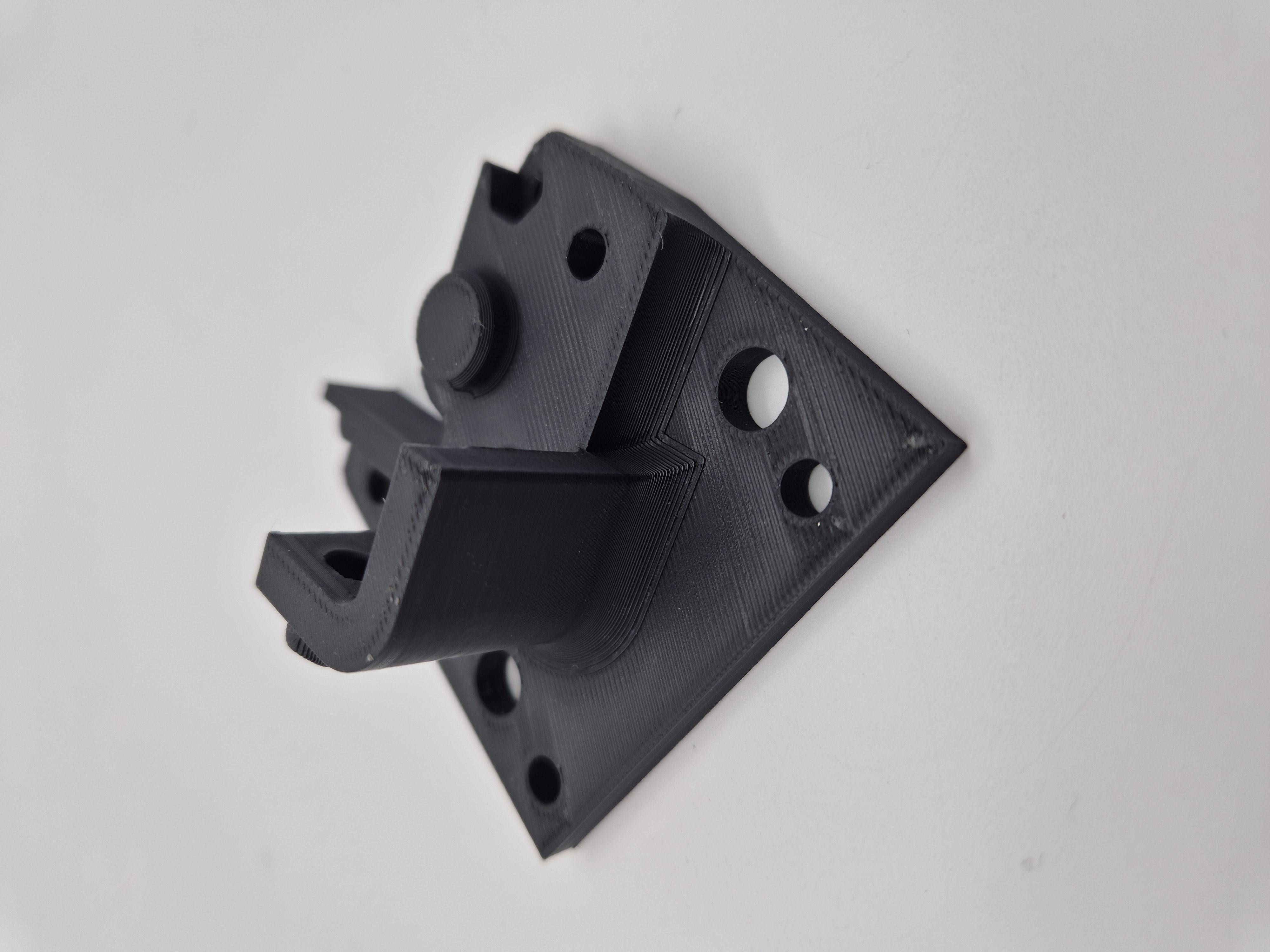

| Z motor bracket | Support moteur NEMA 23 | 1 | z-motor-bracket.stl |  |

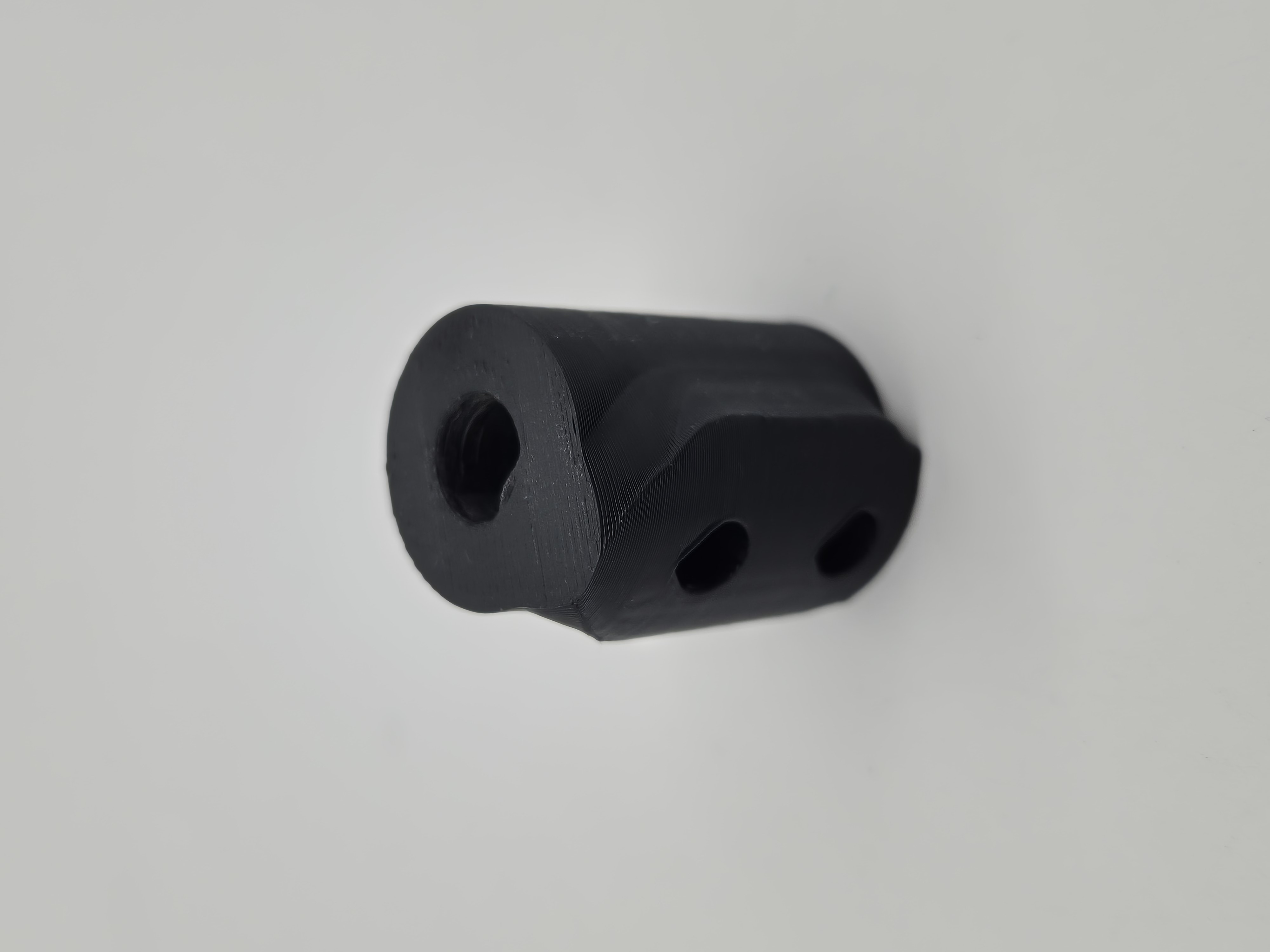

| Z motor coupling | Accouple le moteur NEMA 23 à la tige filetée | 1 | z-motor-coupling.stl |  |
| Z tensioner | Tend, positionne et bloque la courroie | 1 | z-tensioner.stl | |
| Z tensioner clamp | Pince pour bloquer la tension de courroie | 1 | z-tensioner-clamp.stl | |
| Z tensioner idler | Poulie libre pour guider la courroie | 1 | z-tensioner-idler.stl |
Voici le dossier des pièces complet au besoin : Dossier complet
