Attention
Cette page peut évoluer, pensez à la consulter régulièrement
V1.3 22/10/2025
À propos du projet
Le Medieval Challenge est un projet à réaliser en binôme, dont l’objectif est de concevoir et fabriquer une catapulte miniature en utilisant les ressources du MakerSpace.
Ce projet vous permettra d’expérimenter la CAO, la découpe laser et l’impression 3D, tout en découvrant le fonctionnement du lieu et de ses équipements.
L’expérience se conclut par un tournoi où chaque catapulte devra démontrer ses capacités !
Organisation du projet
Le projet se déroule sur 6 séances réparties en trois étapes :
- Séances de projet (5 séances = 15h)
- Conception, prototypage et fabrication de la catapulte.
- Ajustements et validation des prototypes.
- Séance finale (1 séance = 3h)
- Tournoi et évaluation des catapultes lors de l’épreuve.
Objectifs
- Utiliser la CAO pour concevoir des pièces simples.
- Exporter et préparer des fichiers pour la découpe laser et l’impression 3D.
- Concevoir et assembler un dispositif mécanique répondant à un cahier des charges.
- Découvrir le fonctionnement et les règles du MakerSpace.
- Tester et comparer les conceptions lors d’un tournoi.
Équipe du projet
Binômes libres
Chaque binôme conçoit, prototype, fabrique et teste une catapulte. Même si le travail se fait en équipe, chaque étudiant doit obligatoirement avoir manipulé et compris comment réaliser une impression 3D et une découpe laser afin de valider sa progression individuelle.
Cahier des charges
Dimensions

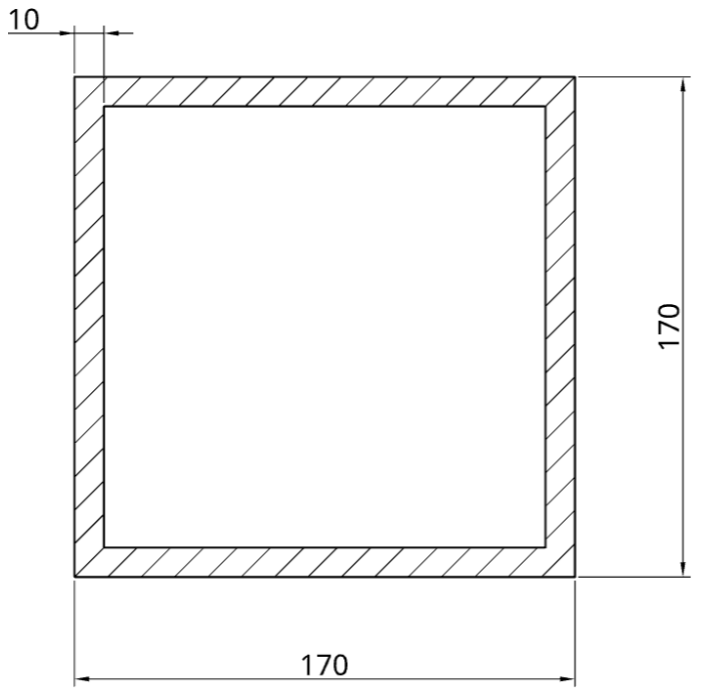

La base de la catapulte doit suivre le plan standard ci-dessous. Il s’agit d’une planche en bois que vous devrez découper au laser, de 5 mm d’épaisseur et ayant pour dimensions 170 × 170 mm. Une marge de 1 cm tout autour est réservée et non modifiable, afin d’assurer la compatibilité avec le système de fixation au plateau de jeu. La machine devra, en position chargée, tenir intégralement dans un cube de 200 × 200 × 200 mm.
Attention

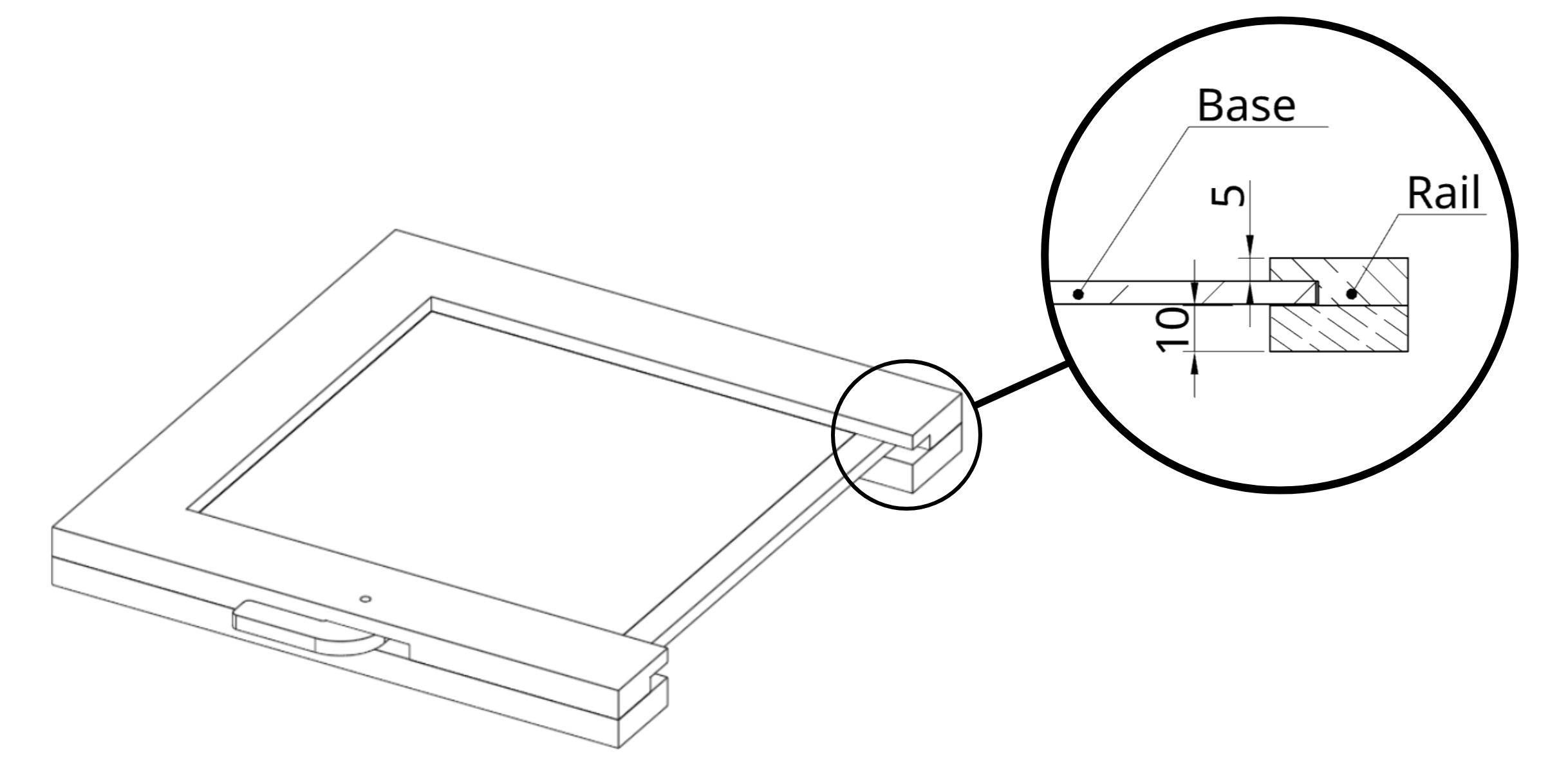

La base s’insère dans un support fixé à la table de robotique. Ce support est composé d’un rail : pensez à prendre en compte dans votre design le recouvrement du rail sur la marge.
Notez également qu’un espace de 10 mm est disponible sous la base (par exemple pour loger des têtes de vis, écrous, ou autres éléments de fixation).
Source d’énergie
Un élastique est fourni et peut être utilisé comme source d’énergie.
Seules les énergies mécaniques issues de la déformation élastique des matériaux et de la gravité sont autorisées.
Toute autre source d’énergie (électricité, air comprimé, combustion, etc.) est interdite.
Le tir doit être déclenché par une corde de 50 cm actionnée manuellement.
Fabrication
Seuls les procédés de fabrication numérique disponibles au MakerSpace sont autorisés.
La visserie est autorisée.
Toute autre technique de fabrication est interdite.
Exigences d’assemblage
Toutes les pièces doivent être fixées de manière à éviter tout jeu excessif ou pièce instable.
L’ensemble des pièces doit être conçu en CAO (pas d’assemblage improvisé avec du scotch ou de la colle chaude… par exemple).
Les mécanismes doivent pivoter autour d’axes définis et rigides.
Aucune pièce ni projectile ne doit pouvoir être éjecté de manière imprévue.
Sécurité et projectiles
Les tirs doivent être pré-validés par un encadrant et s’effectuer uniquement en direction de la zone de lancement prévue.
Les matériaux utilisés ne doivent pas présenter d’arêtes vives pouvant blesser l’utilisateur.

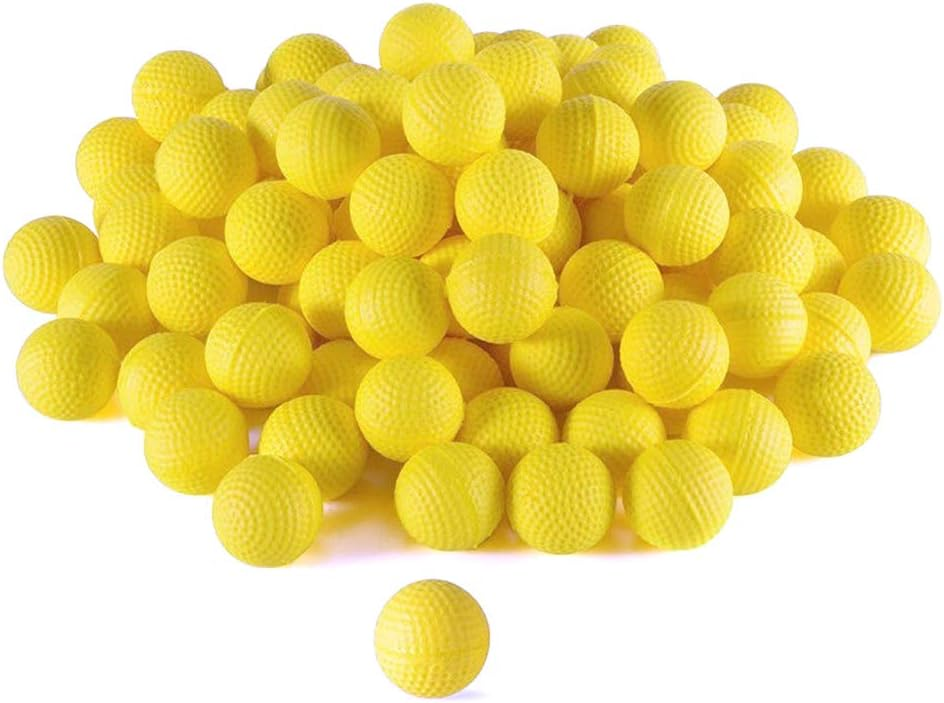

Seules les balles en mousse Nerf Rival fournies sont autorisées comme projectiles.
Aucun tir volontaire dirigé vers une personne ne sera toléré.
Attention
Tout manquement à ces règles de sécurité pourra faire l’objet d’un renvoi du cours et d’un retrait de points.
Ce règlement est conçu pour que chacun·e apprécie pleinement ce projet. Chaque règle existe parce que quelqu’un, un jour, a eu un comportement inapproprié, rendant sa création indispensable. Ne soyez pas cette personne.
Finalement, soyez sympas les uns envers les autres : ce projet doit rester un jeu ! :)
Attendus académiques
Livrables
- Une catapulte fonctionnelle conforme au présent cahier des charges.
- Une documentation en ligne du projet.
- L’ensemble des prototypes intermédiaires réalisés pendant le projet.
- Les fichiers de fabrication et la modélisation CAO sous OnShape.
