Artillery Sidewinder X2 & Genius
Dans ce tutoriel, vous apprendrez à imprimer sur les imprimantes de la marque Artillery (rack de droit en entrant dans le PrinterLab) votre première pièce en utilisant le logiciel OrcaSlicer.
Logiciels :
Machines/Outils :
Ce tutoriel d’initiation vous guidera de l’exportation de votre modèle jusqu’a la fin de l’impression, en vous aidant à éviter les erreurs courantes.
Avant de débuter ce tutoriel, nous supposons que votre pièce a déjà été conçue et exportée sur une clé USB au format .STL, .3MF ou .STEP depuis votre logiciel de CAO (OnShape, Solidworks, FreeCAD, Fusion 360…).
Dans le volet Pièces en bas à gauche, sélectionnez la ou les pièces que vous souhaitez exporter :
Clique droit sur la sélection, puis Exporter
Dans le menu d’exportation qui s’ouvre, nommez votre fichier, et sélectionnez le format de sortie.
Pour un rendu optimal, nous conseillons l’export en .STEP
Mettez finalement le fichier téléchargé sur une clé USB.
Si votre modèle n’est pas encore créé, rendez-vous sur la page tutoriels CAO.
Vous vous trouvez maintenant au PrinterLab, un espace dédié à l’impression 3D au sein du MakerSpace. Vous y trouverez de nombreux modèles d’imprimantes, mais pas de panique, il suffit de suivre les étapes de ce tutoriel ;).

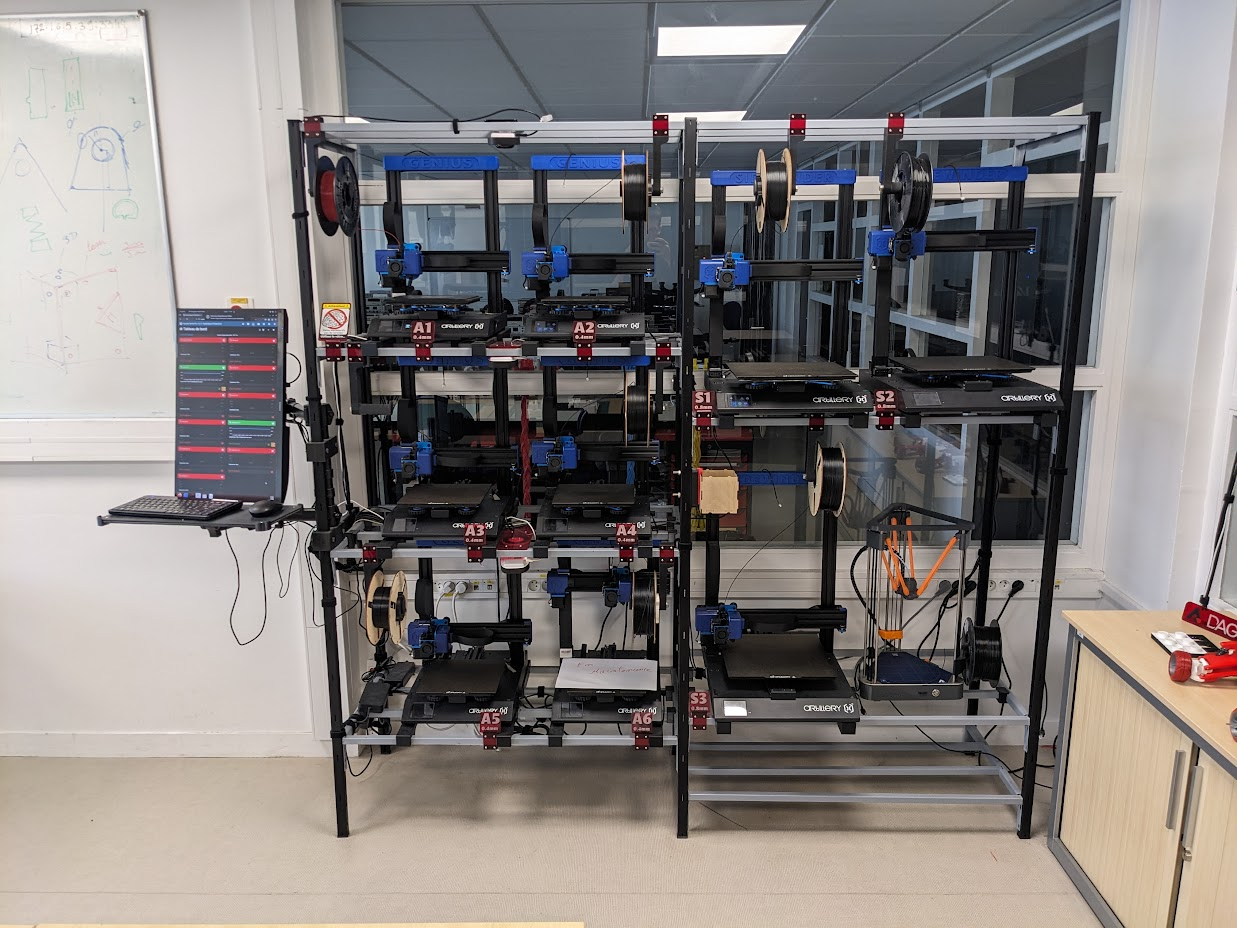

Nous nous concentrerons ici sur l’étagère de droite en entrant, c’est ici que votre pièce prendra forme !

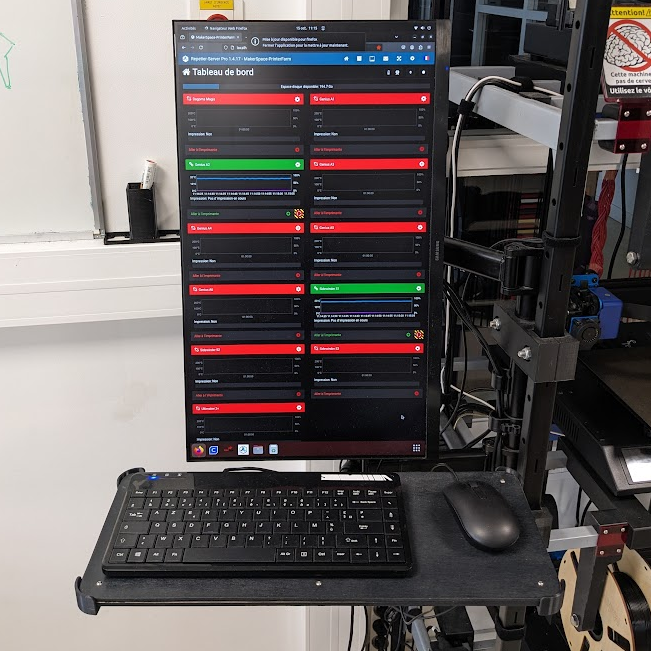

Vérifiez le moniteur du PC à gauche de l’étagère, il devrait afficher le tableau de bord du serveur.
Si ce n’est pas le cas et que l’écran semble éteint, faites appel à un fab manager.
Sélectionnez la machine sur laquelle vous imprimerez votre pièce. Elle doit être disponible et allumée.

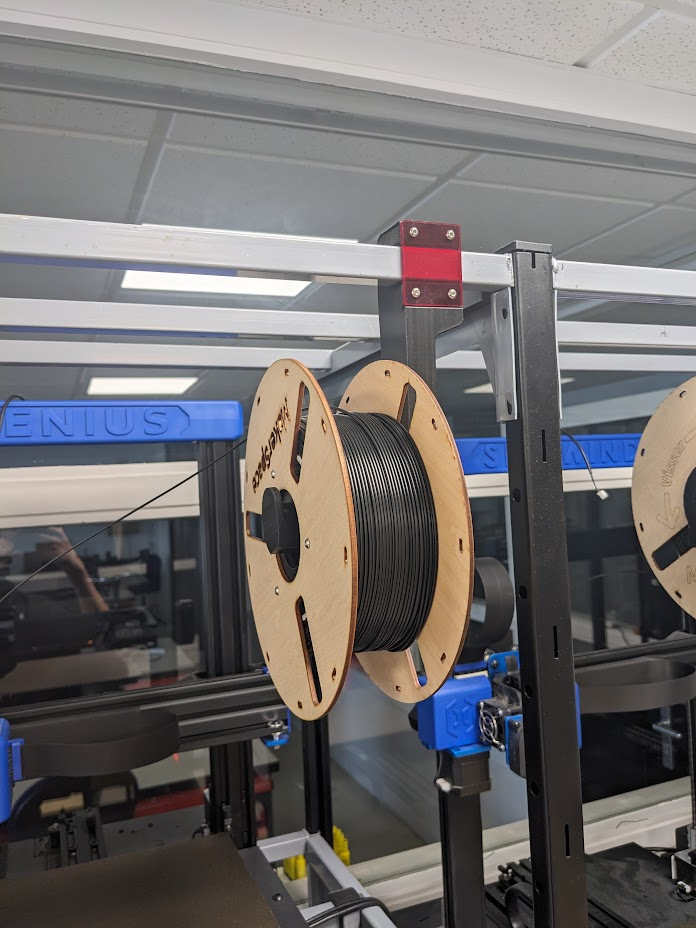

Vérifiez également que le plateau d’impression est propre, qu’il reste du filament et qu’il s’agit bien de PLA (bobines en bois).
En cas de bobine vide, suivez ce tutoriel pour la recharger.

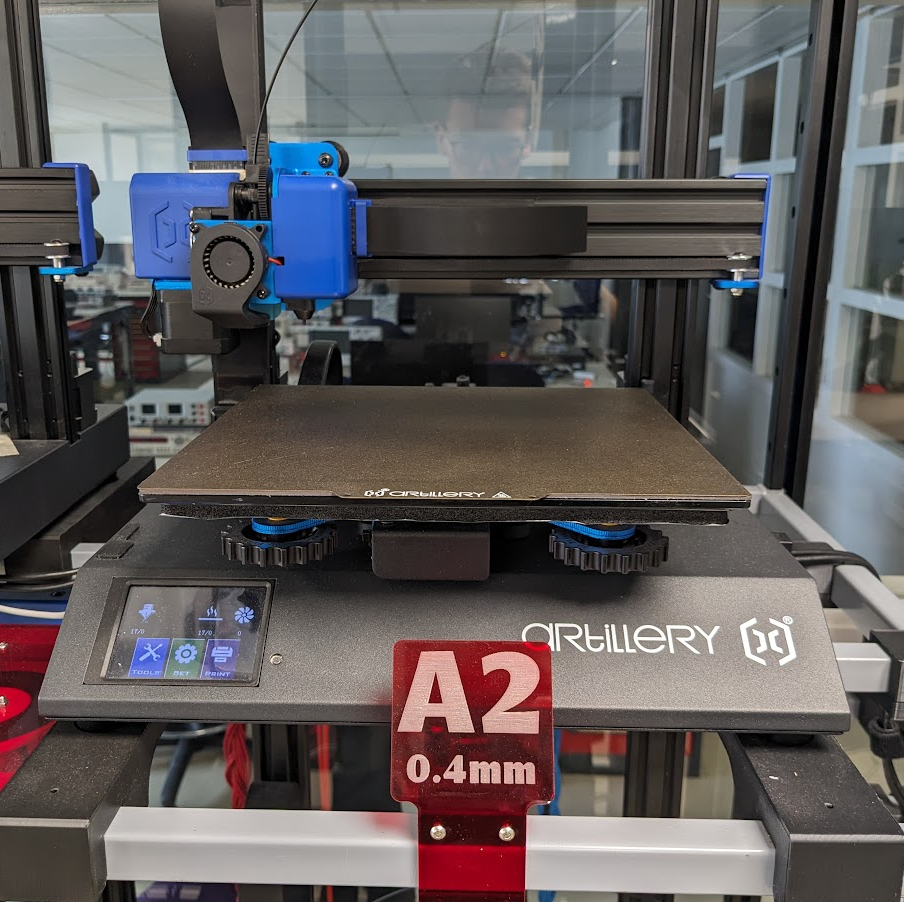

Pour débuter, nous vous conseillons d’utiliser les Artillery Genius Pro, numérotées de A1 à A6

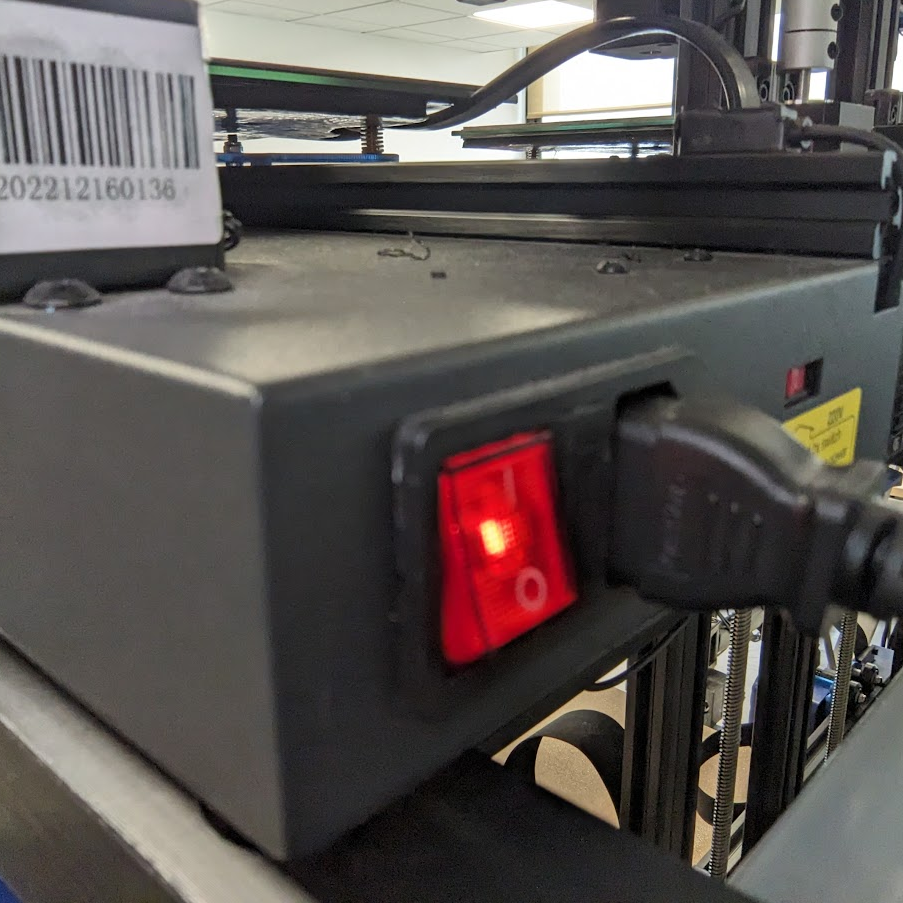

Si l’imprimante est éteinte, le bouton d’allumage se trouve à l’arrière droite de la machine.

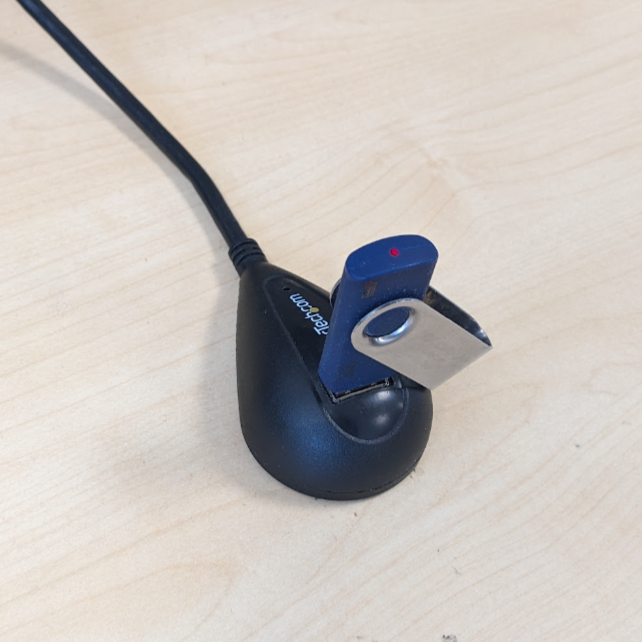

Sur l’un des postes du PrinterLab, branchez votre clé dans l’embase USB devant l’écran.
Ouvrez le logiciel OrcaSlicer
. OrcaSlicer est un logiciel de tranchage qui transforme les modèles 3D en instructions détaillées pour les imprimantes 3D.

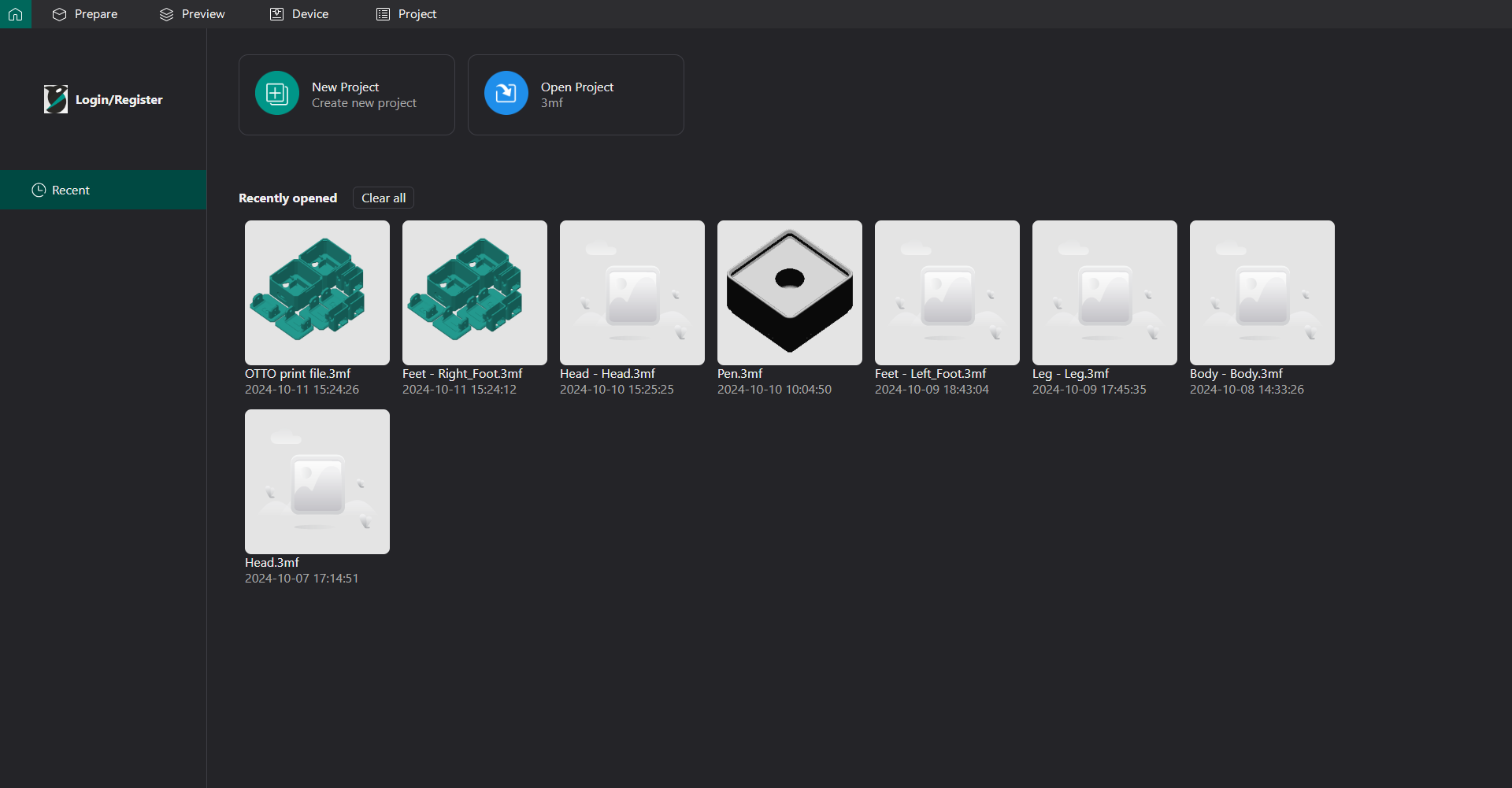

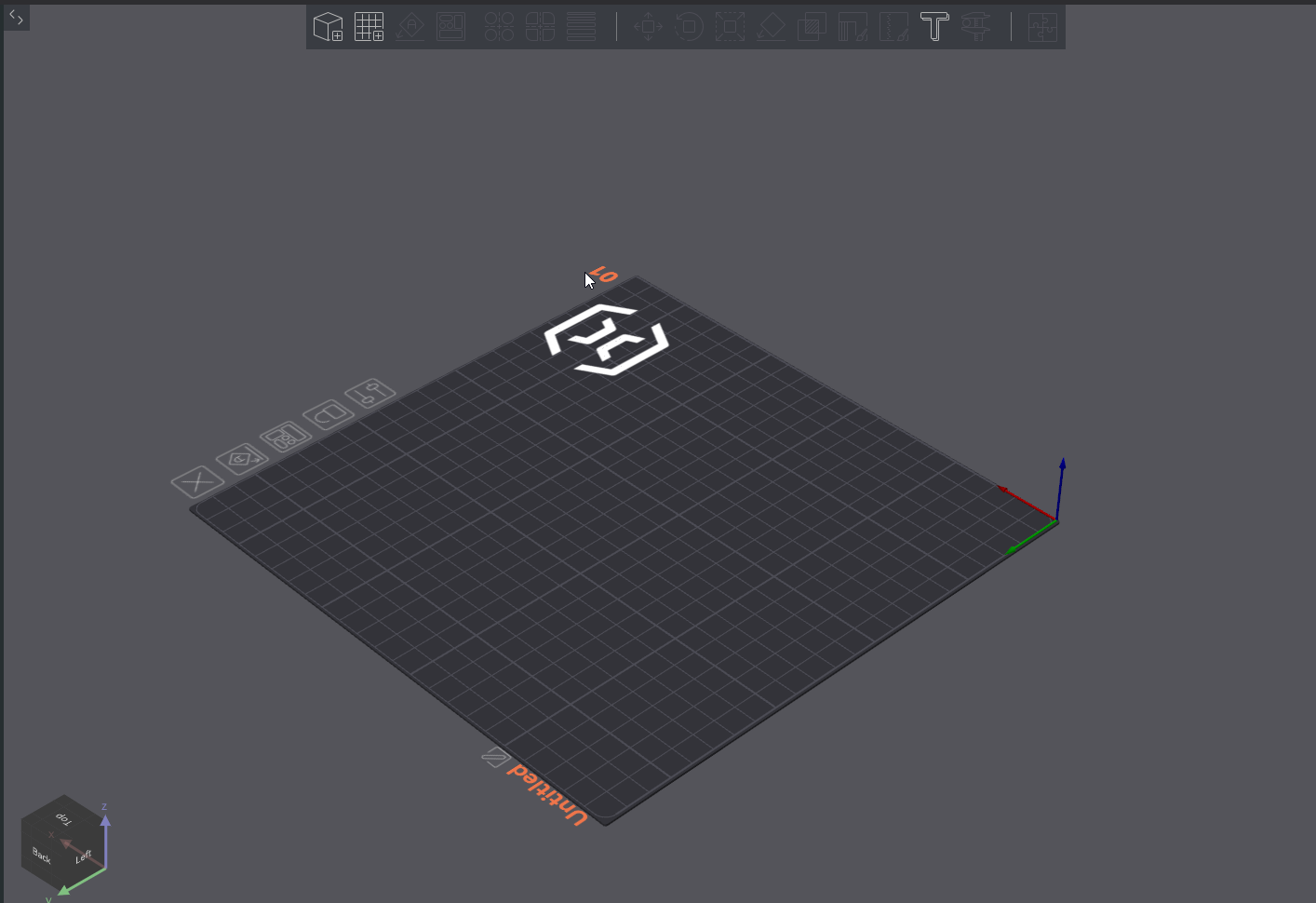

Sur la page d’accueil, cliquez sur New Project.

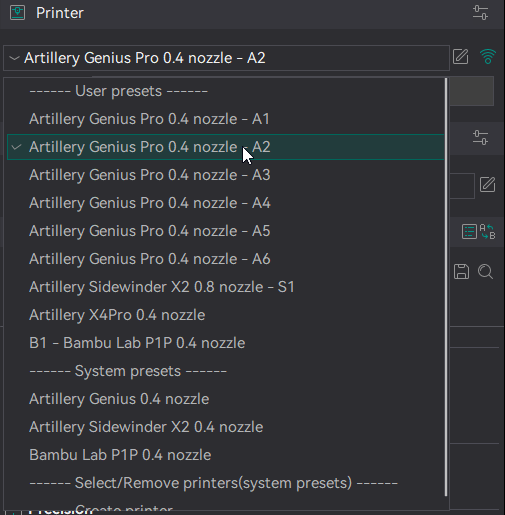

En haut du volet de gauche, dans le menu déroulant Printer, sélectionnez la machine choisie plus tôt.
Dans le ruban supérieur, cliquez sur le bouton Ajouter
et sélectionnez votre pièce dans l’explorateur de fichiers.

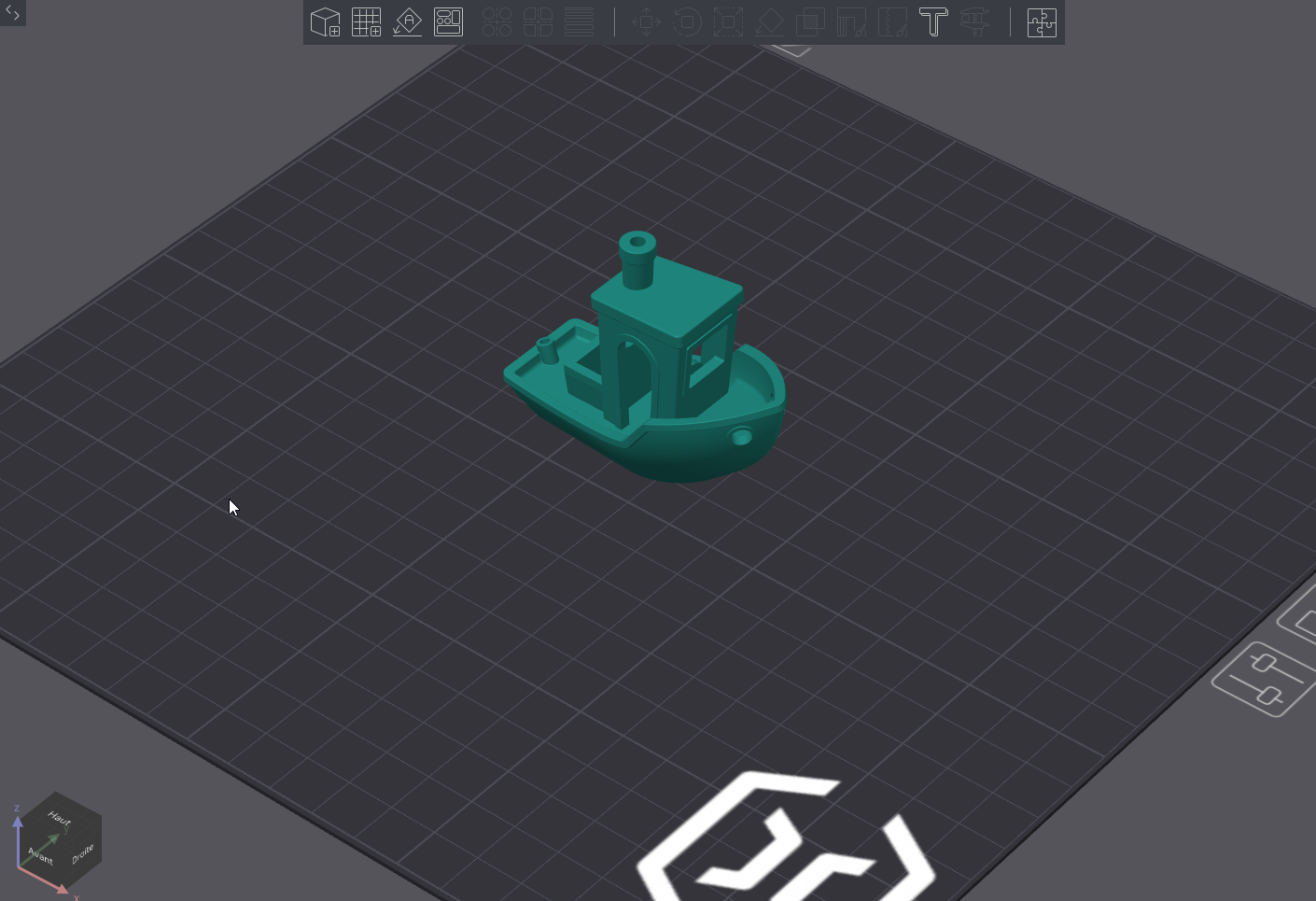

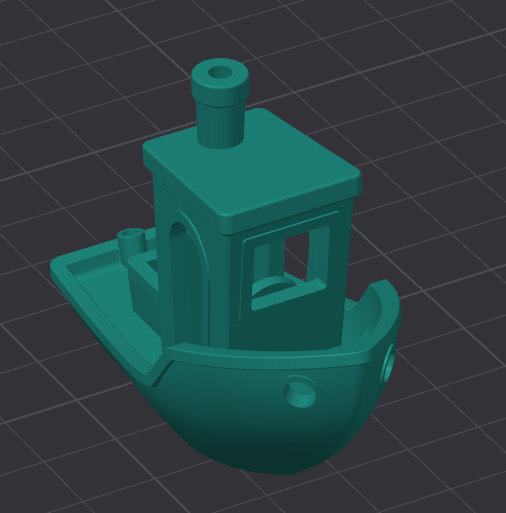

Après validation, votre modèle devrait apparaître au centre du plateau.

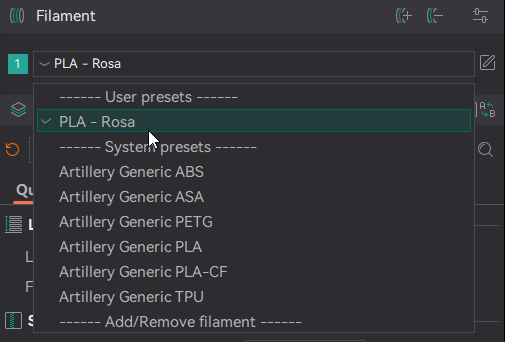

Dans le menu déroulant Filament sur le panneau de gauche, sélectionnez PLA - Rosa.
Pour garantir l’adhérence de la pièce sur le plateau d’impression, rendez-vous sur le panneau Others dans le volet gauche.

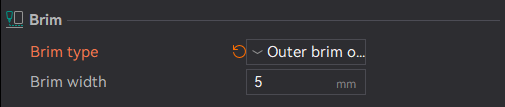

Dans le menu déroulant Brim type, sélectionnez Outer brim only.

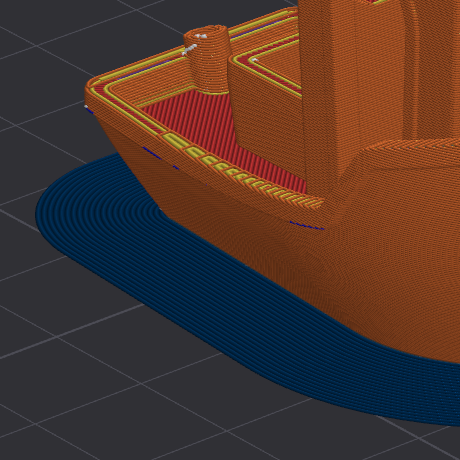

Augmentez ensuite la largeur de la bordure en passant le paramètre Brim width à 5 mm.
Pour de très petites pièces, préférez une valeur proche de 10 mm.
Une imprimante ne peut imprimer dans le vide. Si votre pièce présente des surplombs importants, vous devrez cocher la case Enable support dans l’onglet Support. Si vous avez un doute, référez-vous à ce guide sur les supports en impression 3D ou demandez conseil à un fab manager.
Cliquez ensuite sur
en haut à droite de la fenêtre.

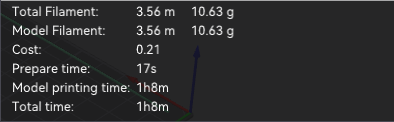

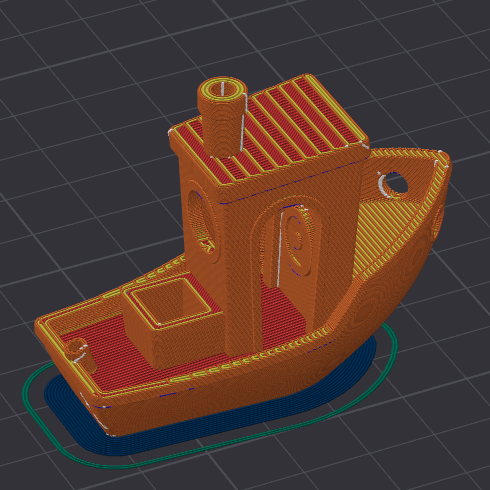

Vous devriez maintenant voir votre pièce tranchée en couches. Le temps d’impression et la matière consommée s’affichent également sur le volet de droite.

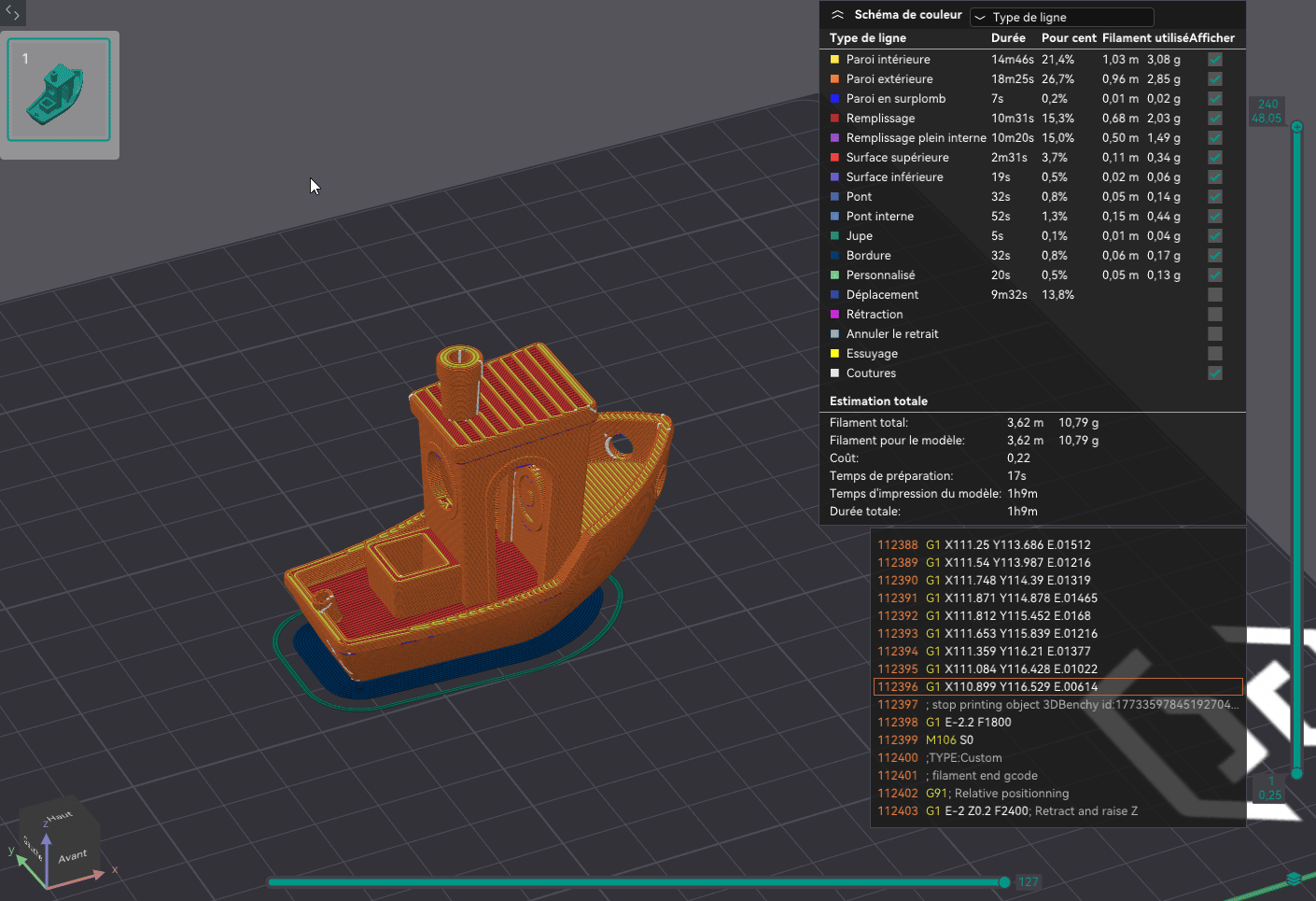

Vous pouvez visualiser le processus d’impression en utilisant le slider à droite.
Avant de lancer l’impression, vérifiez que :
Vous pouvez maintenant cliquer sur le bouton
en haut à droite de la fenêtre.
Le programme machine est envoyé à l’imprimante, et l’impression devrait commencer.

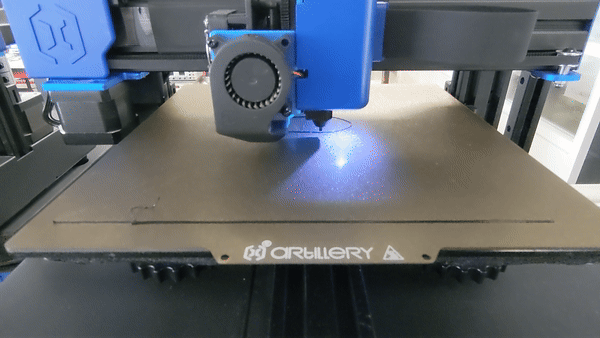

Après une phase de préchauffage et de calibration, l’imprimante réalise la première couche.
Pour garantir le succès de l’impression, il est crucial de contrôler que la matière adhère bien au plateau.
Il faut maintenant laisser l’imprimante faire son travail !
Pour les longues impressions, il est important de vérifier régulièrement que tout se passe bien.

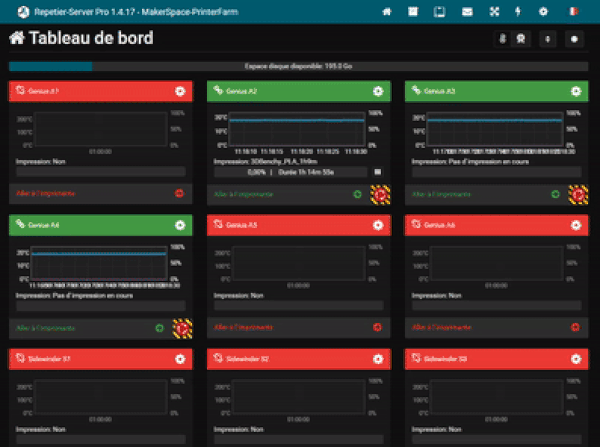

Si la pièce se décolle avant la fin ou qu’un autre problème survient, vous devrez arrêter l’impression depuis le panneau de contrôle du serveur :

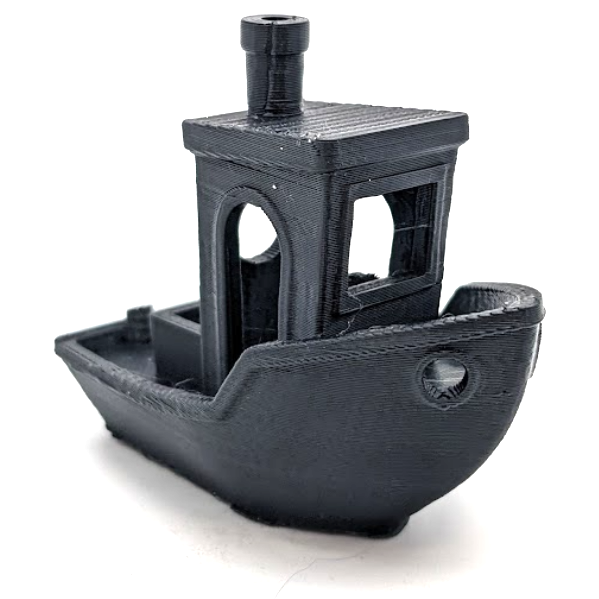

Après un peu de patience, voici votre impression terminée !

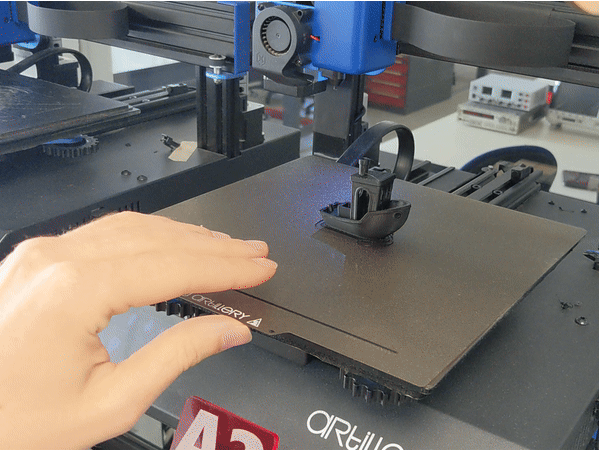

Pour retirer la pièce du plateau, pas besoin de forcer ! Il suffit d’attendre que le plateau refroidisse.
Après quelques minutes, soulevez et courbez légèrement le plateau, sans le retirer.
Si la pièce ne se décroche pas, attendez quelques minutes que le plateau refroidisse davantage.
Retirez les bordures et dépôts de filament sur le plateau. Si vous avez activé l’option, retirez également les supports.
Jetez vos déchets dans la poubelle située à l’entrée du PrinterLab.
Assurez-vous de laisser votre espace de travail propre et prêt pour les prochains !
Bravo ! Vous savez maintenant imprimer une pièce au PrinterLab.
Pour que ce lieu reste ouvert à toutes et tous, c’est maintenant à vous de partager ce que vous avez appris dans ce tuto !
