Introduction

KiCAD organise ses composants en deux types de librairies complémentaires :

  • Librairies de symboles (.kicad_sym) : les représentations schématiques des composants utilisées dans Eeschema
  • Librairies d’empreintes (dossiers .pretty contenant des fichiers .kicad_mod) : les empreintes PCB utilisées dans Pcbnew

Le Makerspace Amiens maintient une librairie KiCAD référençant l’ensemble des composants disponibles en stock. En l’intégrant à votre projet KiCAD, vous avez accès directement aux composants lors de la conception de vos schémas et PCB.

Télécharger la librairie

Télécharger l'archive ZIP


Rendez-vous sur le dépôt GitHub de la librairie :

https://github.com/Makerspace-Amiens/kicad-library

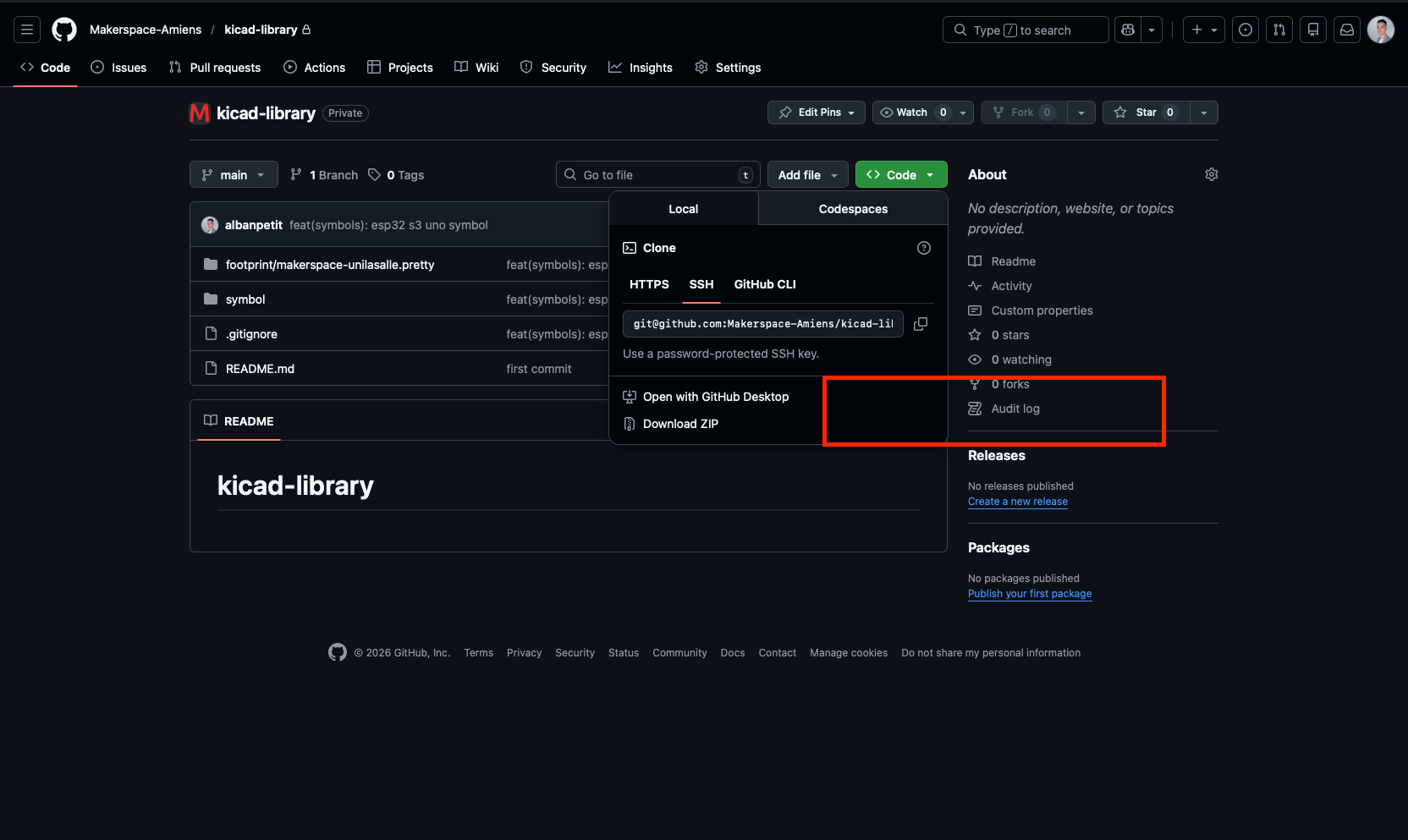

  1. Cliquez sur le bouton Code (bouton vert en haut à droite)
  2. Sélectionnez Download ZIP
  3. Décompressez l’archive dans un dossier de votre projet ou à un emplacement facilement accessible

Structure de la librairie

Une fois décompressée, la librairie contient :

  • Un fichier .kicad_sym : la librairie de symboles (composants schématiques)
  • Un dossier .pretty : la librairie d’empreintes PCB
  • Un dossier 3dmodels (optionnel) : les modèles 3D des composants

Notez le chemin complet du dossier, vous en aurez besoin pour les étapes suivantes.

Importer la librairie de symboles

Ouvrir le gestionnaire de librairies de symboles


Dans KiCAD, ouvrez votre projet puis lancez Eeschema. Allez dans :

Préférences > Gérer les librairies de symboles…

La fenêtre de gestion des librairies s’ouvre avec deux onglets :

  • Librairies globales : disponibles pour tous vos projets
  • Librairies spécifiques au projet : uniquement pour le projet en cours

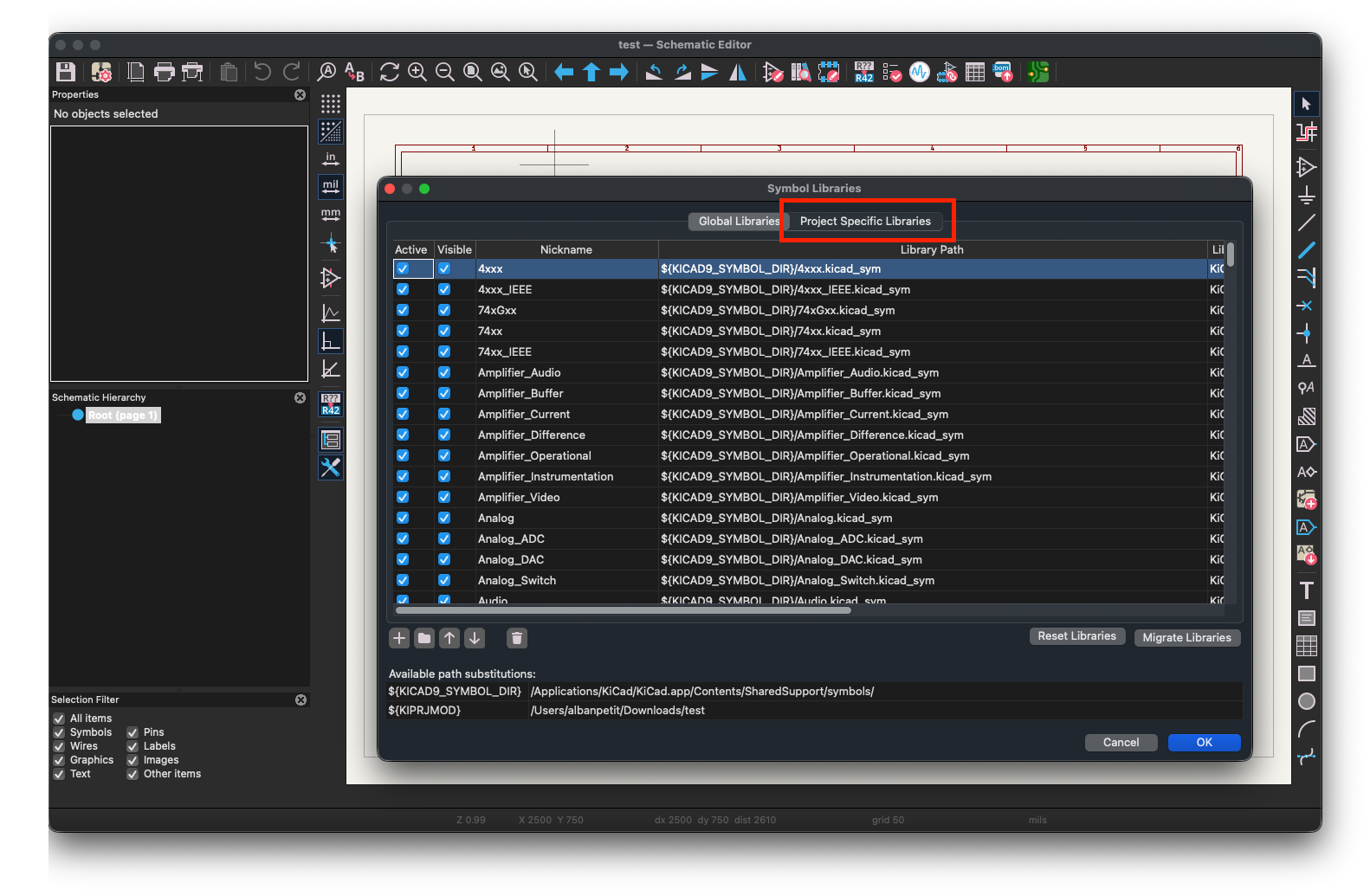

Sélectionnez l’onglet Librairies spécifiques au projet.

Ajouter la librairie de symboles


Dans l’onglet Librairies spécifiques au projet :

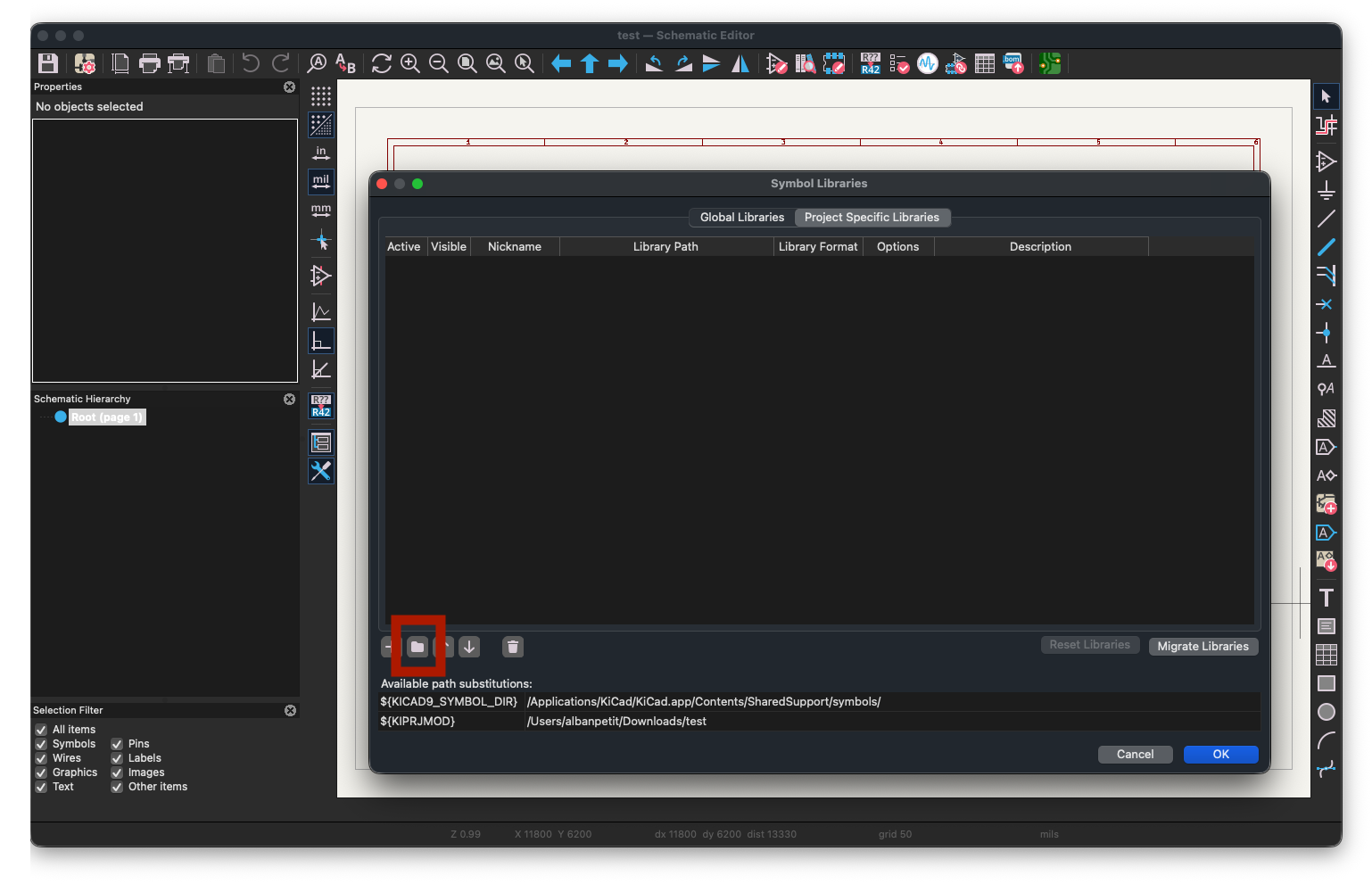

  1. Cliquez sur l’icône Ajouter une librairie existante (symbole de dossier)
  2. Naviguez jusqu’au dossier décompressé
  3. Sélectionnez le fichier .kicad_sym de la librairie Makerspace
  4. La librairie apparaît dans la liste avec un Alias (nom court) et son chemin
  5. Vous pouvez renommer l’alias en Makerspace-Amiens pour le retrouver facilement
  6. Cliquez sur OK pour valider

Importer la librairie d’empreintes

Ouvrir le gestionnaire de librairies d'empreintes


Dans KiCAD, ouvrez Pcbnew ou l’éditeur d’empreintes. Allez dans :

Préférences > Gérer les librairies d’empreintes…

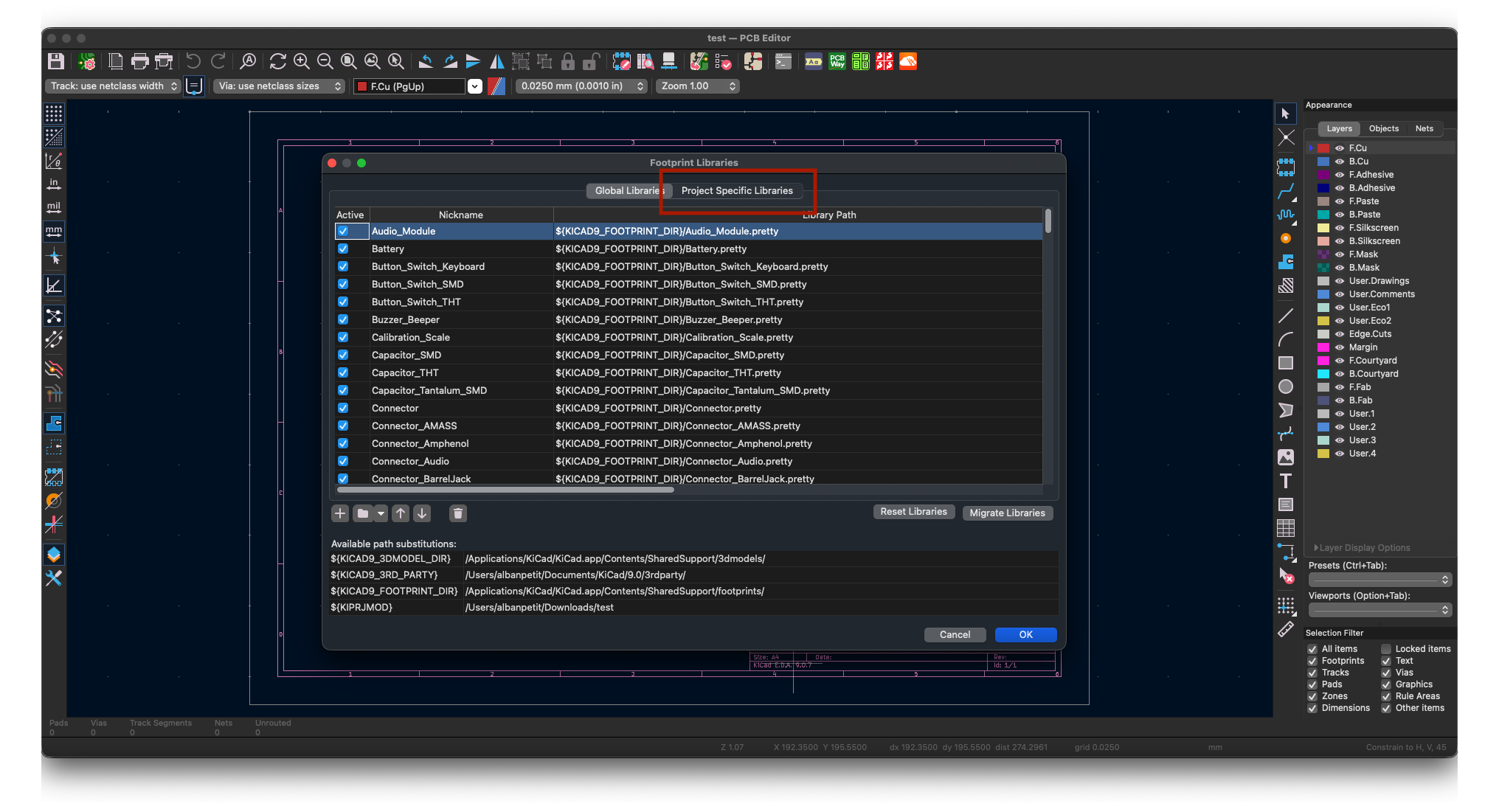

La fenêtre fonctionne de la même façon que pour les symboles. Sélectionnez l’onglet Librairies spécifiques au projet.

Ajouter la librairie d'empreintes


Dans l’onglet Librairies spécifiques au projet :

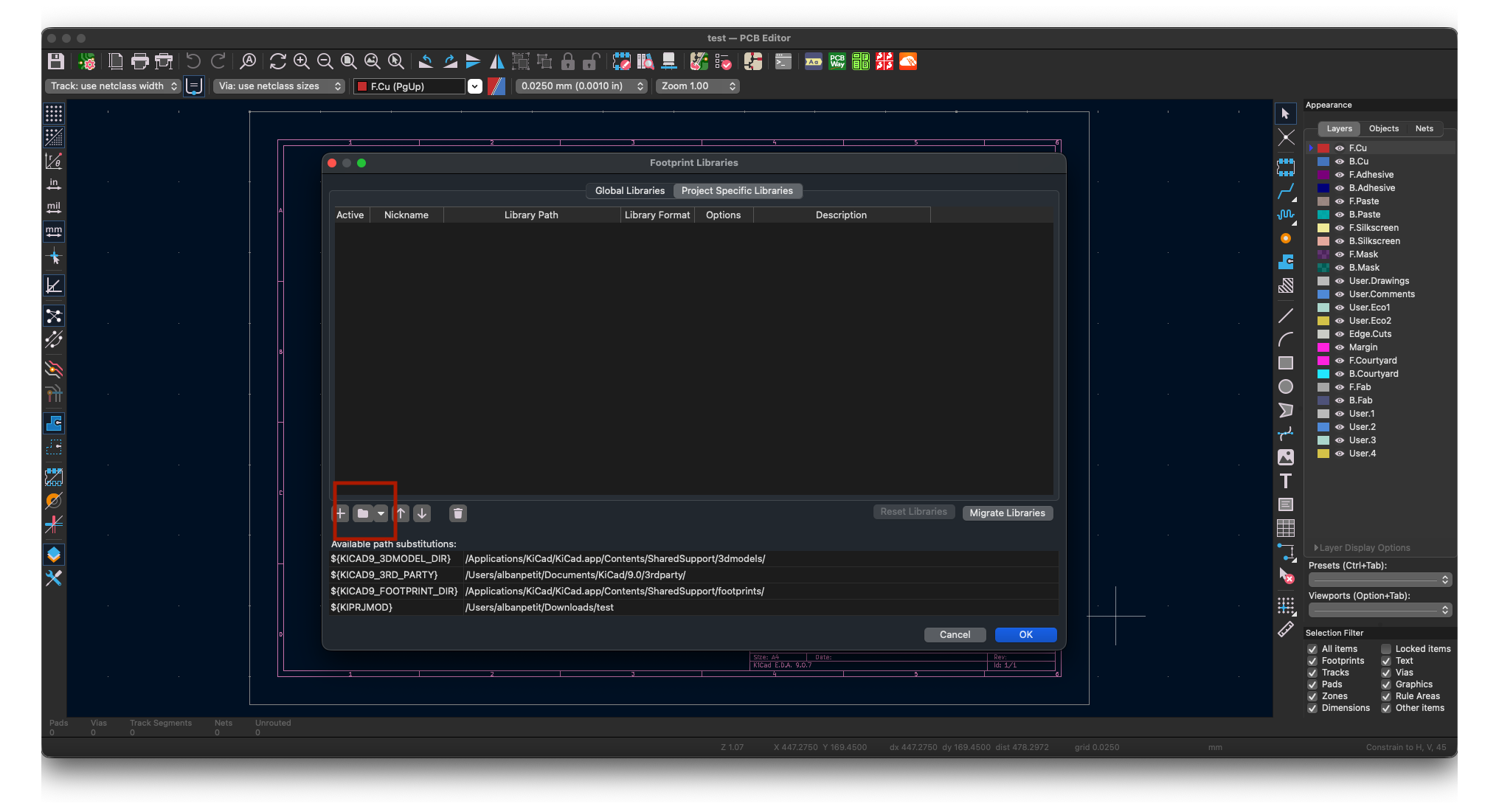

  1. Cliquez sur l’icône Ajouter une librairie existante (dossier avec un +)
  2. Naviguez jusqu’au dossier décompressé de la librairie
  3. Sélectionnez le dossier .pretty (et non un fichier individuel)
  4. La librairie est ajoutée avec son alias
  5. Renommez l’alias en Makerspace-Amiens pour la cohérence avec la librairie de symboles
  6. Cliquez sur OK pour valider

Vérifier l’import

Vérifier la librairie de symboles

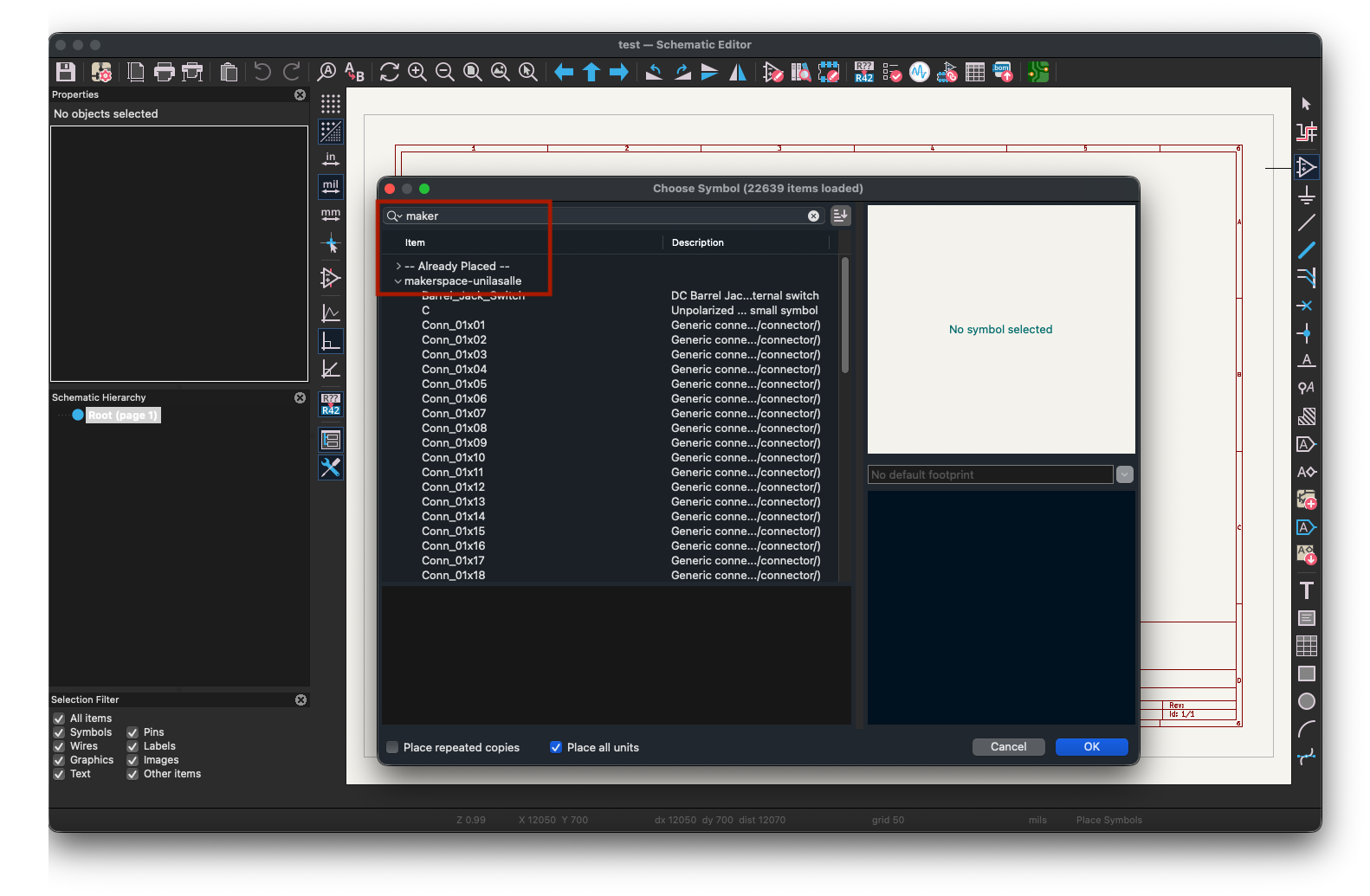

Dans Eeschema, appuyez sur A pour ouvrir la fenêtre d’ajout de composants. Dans la barre de recherche, tapez Makerspace ou le nom d’un composant du stock.

Les composants de la librairie Makerspace Amiens doivent apparaître dans la liste, préfixés par le nom de la librairie (Makerspace-Amiens:NomDuComposant).

Vérifier la librairie d'empreintes

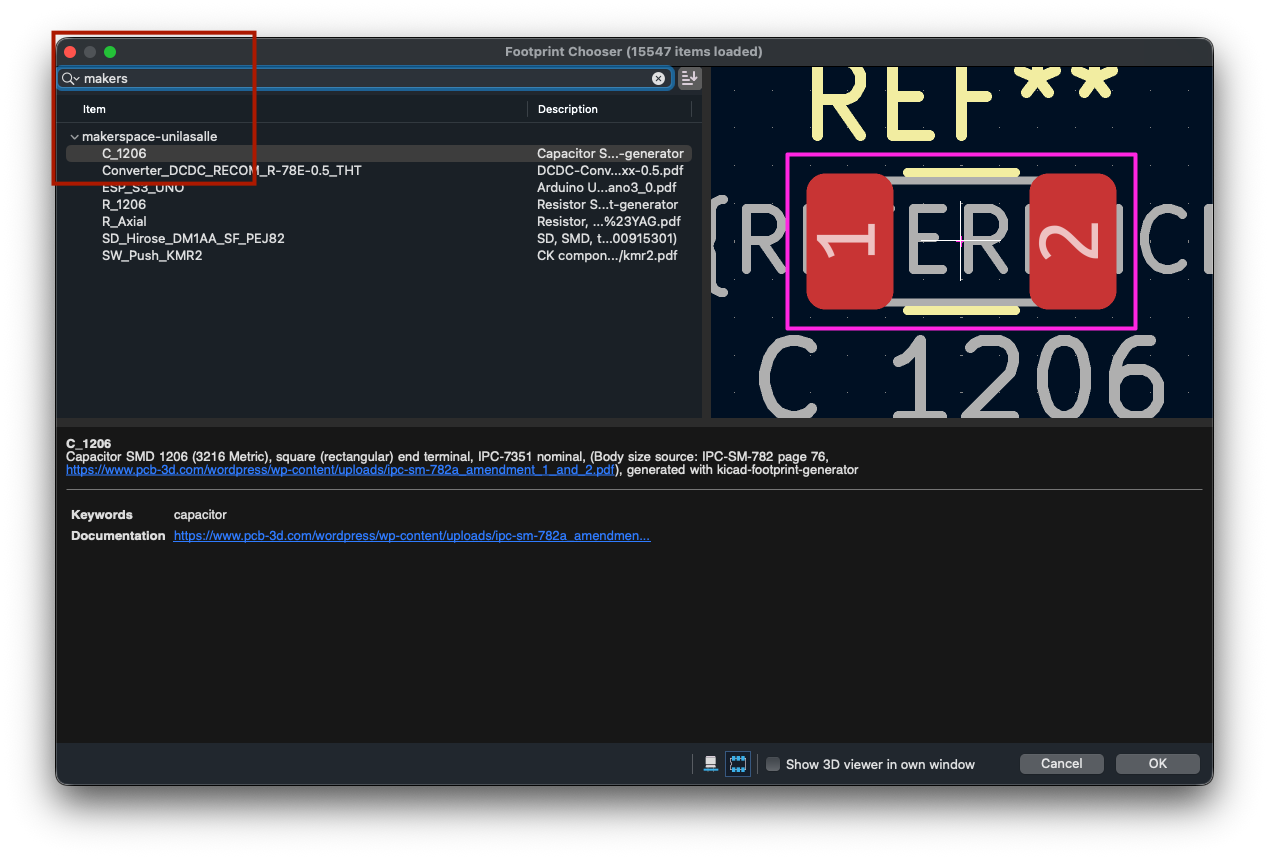

Dans Pcbnew, ouvrez l’éditeur d’empreintes ou ajoutez une empreinte depuis le menu. Recherchez Makerspace dans la barre de recherche.

Les empreintes de la librairie Makerspace Amiens doivent être listées et prévisualisées correctement.

  Librairie mise à jour ?

Si la librairie est mise à jour sur GitHub (nouveaux composants en stock), re-téléchargez le ZIP et remplacez le dossier décompressé. KiCAD prend en compte les modifications au prochain démarrage.
